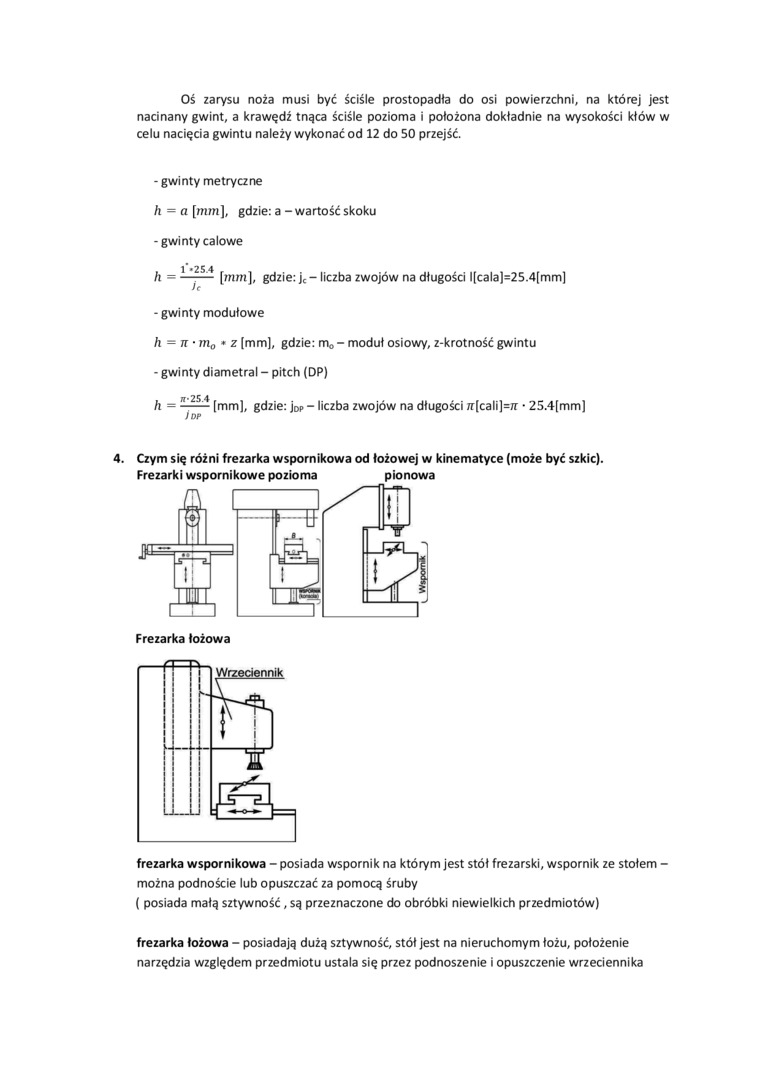

Oś zarysu noża musi być ściśle prostopadła do osi powierzchni, na której jest nacinany gwint, a krawędź tnąca ściśle pozioma i położona dokładnie na wysokości kłów w celu nacięcia gwintu należy wykonać od 12 do 50 przejść.

-    gwinty metry arie

h = a [mm], gdzie: a - wartość skoku

-    gwinty calowe

l’»2S 4

h =—— [mm], gdzie: jc-liczba zwojów na długości l[cala]=25.4[mm]

!e

-gwinty modułowe

h = /r • m0 ♦ z [mm], gdzie: m* - moduł osiowy, z-krotność gwintu

-    gwinty diametral - pitch (DP)

h = liii [mm], gdzie: jDp - liczba zwojów na długości /r[cali]=/r • 25.4[mm]

JOP

4. Czym się różni frezarka wspornikowa od łożowej w kinematyce (może być szkic).

Frezarki wspornikowe pozioma    pionowa



frezarka wspornikowa - posiada wspornik na którym jest stół frezarski, wspornik ze stołem -można podnoście lub opuszczać za pomocą śruby

( posiada małą sztywność, są przeznaczone do obróbki niewielkich przedmiotów)

frezarka łożowa - posiadają dużą sztywność, stół jest na nieruchomym łożu, położenie narzędzia względem przedmiotu ustala się przez podnoszenie i opuszczenie wrzeciennika
