gdzie / jest wektorem o wartości równej długości przewodnika, o kierunku wyznaczonym przez (prosty) przewodnik i o zwrocie określonym pizez kierunek prądu.

Jeżeli rozważymy elementarny odcinek przewodnika o długości di siła dF działająca na ten odcinek może być znaleziona z zależności: dF = Idl x B

Po scałkowaniu tego wzom w odpowiedni sposób możemy obliczyć silę działającą na przewodnik dowolnego kształtu.

Galwanometr zwierciadlowy

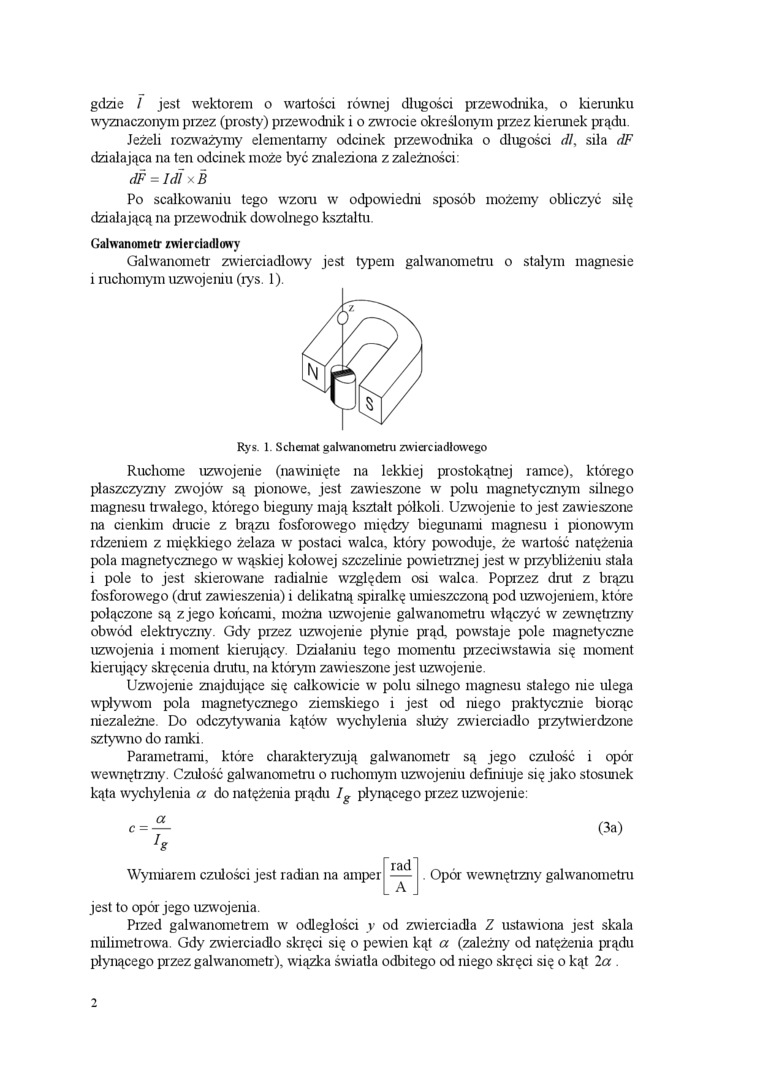

Rys. 1. Schemat galwanometru zwierciadłowego

Galwanometr zwierciadlowy jest typem galwanometiu o stałym magnesie i ruchomym uzwojeniu (rys. 1).

Ruchome uzwojenie (nawinięte na lekkiej prostokątnej ramce), którego płaszczyzny zwojów są pionowe, jest zawieszone w polu magnetycznym silnego magnesu trwałego, którego bieguny mają kształt półkoli. Uzwojenie to jest zawieszone na cienkim drucie z brązu fosforowego między biegunami magnesu i pionowym rdzeniem z miękkiego żelaza w postaci walca, który powoduje, że wartość natężenia pola magnetycznego w wąskiej kołowej szczelinie powietrznej jest w przybliżeniu stała i pole to jest skierowane radialnie w^rzględem osi walca. Poprzez drut z brązu fosforowego (drut zawieszenia) i delikatną spiralkę umieszczoną pod uzwojeniem, które połączone są z jego końcami, można uzwojenie galwanometru włączyć w zewnętrzny obwód elektryczny. Gdy przez uzwojenie płynie prąd, pow^rstaje pole magnetyczne uzwojenia i moment kierujący. Działaniu tego momentu przeciwstawia się moment kierujący skręcenia drutu, na którym zawieszone jest uzwojenie.

Uzwojenie znajdujące się całkowicie w polu silnego magnesu stałego nie ulega wpływom pola magnetycznego ziemskiego i jest od niego praktycznie biorąc niezależne. Do odczytywania kątów wychylenia służy zwierciadło przytwierdzone sztywno do ramki.

Parametrami, które charakteryzują galwanometr są jego czułość i opór wewnętrzny. Czułość galwanometiu o ruchomym uzwojeniu definiuje się jako stosunek kąta wychylenia a do natężenia prądu I_g płynącego przez uzwojenie:

c

a

(3a)

Wymiarem czułości jest radian na amper

rad

"a”

Opór wewnętrzny gahvanometru

jest to opór jego uzwojenia.

Przed galwanometrem w odległości y od zwierciadła Z ustawiona jest skala milimetrowa. Gdy zwierciadło skręci się o pewien kąt a (zależny od natężenia prądu płynącego przez gahvanometr), wiązka światła odbitego od niego skręci się o kąt la .

2
