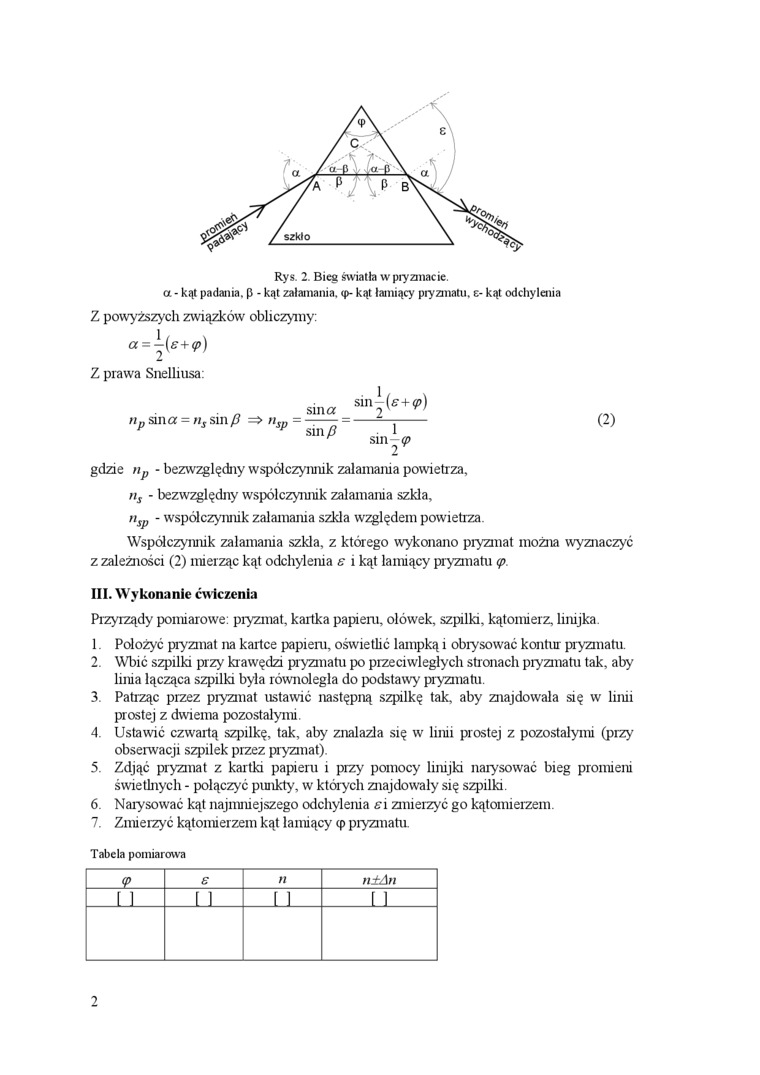

Rys. 2. Bieg światła w pryzmacie.

a - kąt padania, p • kąt załamania, <p- kąt łamiący' piyzmatu. e- kąt odchylenia


Z powyższych związków obliczymy: a = ^(e+<p)

Z prawa Snelliusa:


.    _    sina

//„ sina = //, sin B => n*n =-

p    s r sp sm/?


sin i (*+?>)

“i

sin - (p


(2)


gdzie np - bezwzględny współczynnik załamania powietrza, tis - bezwzględny współczynnik załamania szkła, nsp - współczynnik załamania szkła względem powietrza.

Współczynnik załamania szkła, z którego wykonano pryzmat można wyznaczyć z zależności (2) mierząc kąt odchylenia e i kąt łamiący piyzmatu (p.

III. Wykonanie ćwiczenia

Przyrządy pomiarowe: pryzmat, kartka papieru, ołówek, szpilki, kątomierz, linijka.

1 Położyć pryzmat na kartce papieru, oświetlić lampką i obrysować kontur pryzmatu.

2.    Wbić szpilki przy krawędzi pryzmatu po przeciwległych stronach pryzmatu tak, aby linia łącząca szpilki była równoległa do podstawy' pryzmatu.

3.    Patrząc przez pryzmat ustawić następną szpilkę tak, aby znajdowała się w linii prostej z dwiema pozostałymi.

4.    Ustawić czwartą szpilkę, tak, aby znalazła się w linii prostej z pozostałymi (przy obserwacji szpilek przez pryzmat).

5.    Zdjąć pryzmat z kartki papieru i przy pomocy linijki narysować bieg promieni świetlnych - połączyć punkty, w których znajdowały się szpilki.

6.    Narysować kąt najmniejszego odchylenia ei zmierzyć go kątomierzem.

7.    Zmierzyć kątomierzem kąt łamiący (p pryzmatu.

Tabela pomiarowa

<p

e

n

nźArt

[ ]

\ i

11

11

2
