73668

Stal eutcktoidalna - stal zawierająca 0,8 % C

Stal nadeutektoidalna - stal zawierająca od 0,8 % do 2 % C

Zmiany wielkości ziarna - przy przejściu perlitu przez temp. austenityzacji następuje rozdrobnienia perlitu. Im drobniejsze ziarno tym większa wytrzymałość.

W miarę wzrostu temperatury drobne ziarna rozrastają się stale skłonne do gruboziarnistości (na odcinku istnienia austenitu rozrost ziaren następuje szybko) i drobnoziarnistości (na odcinku istnienia austenitu rozrost ziaren następuje powoli).

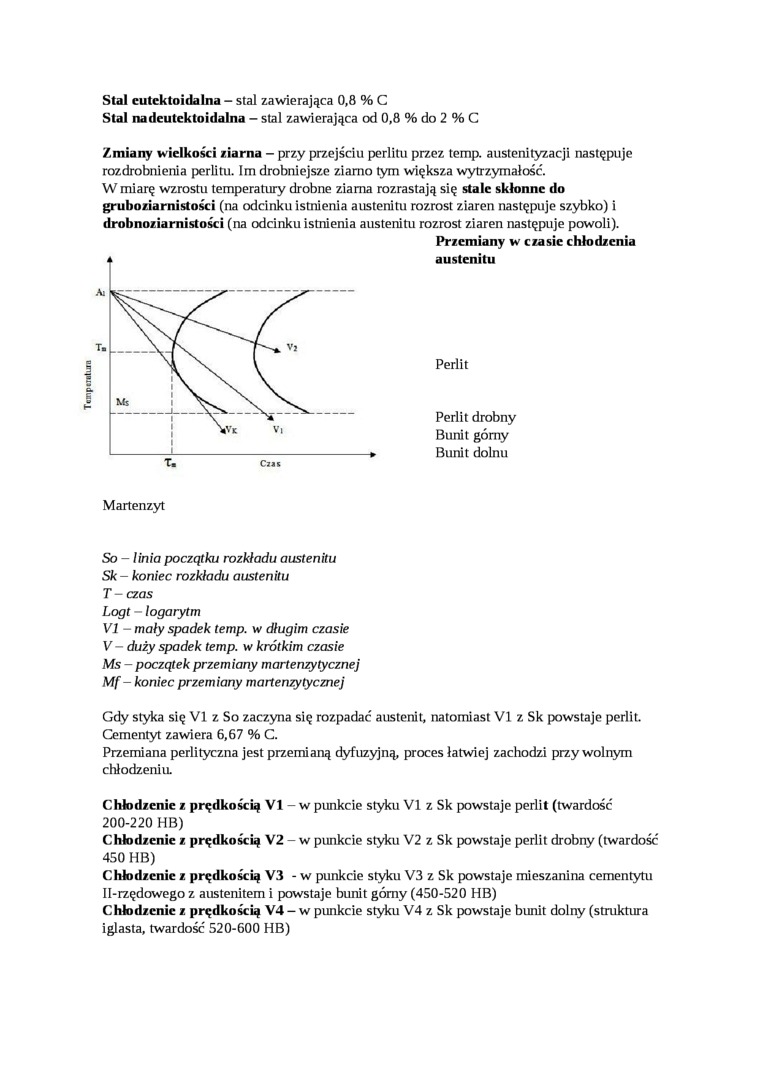

Przemiany w czasie chłodzenia austenitu

Perlit

Perlit drobny Bunit górny Bunit dolnu

Martenzyt

So - linia początku rozkładu austenitu Sk - koniec rozkładu austenitu T - czas Logt -1ogarytm

VI - mały spadek temp. w długim czasie V - duży spadek temp. w krótkim czasie Ms - początek przemiany martenzytycznej Mf -koniecprzemiany martenzytycznej

Gdy styka się VI z So zaczyna się rozpadać austenit, natomiast VI z Sk powstaje perlit. Cementyt zawiera 6,67 % C.

Przemiana perlityczna jest przemianą dyfuzyjną, proces łatwiej zachodzi przy wolnym chłodzeniu.

Chłodzenie z prędkością VI - w punkcie styku VI z Sk powstaje perlit (twardość 200-220 HB)

Chłodzenie z prędkością V2 - w punkcie styku V2 z Sk powstaje perlit drobny (twardość 450 HB)

Chłodzenie z prędkością V3 - w punkcie styku V3 z Sk powstaje mieszanina cementytu II-rzędowego z austenitem i powstaje bunit górny (450-520 HB)

Chłodzenie z prędkością V4 - w punkcie styku V4 z Sk powstaje bunit dolny (struktura iglasta, twardość 520-600 HB)
