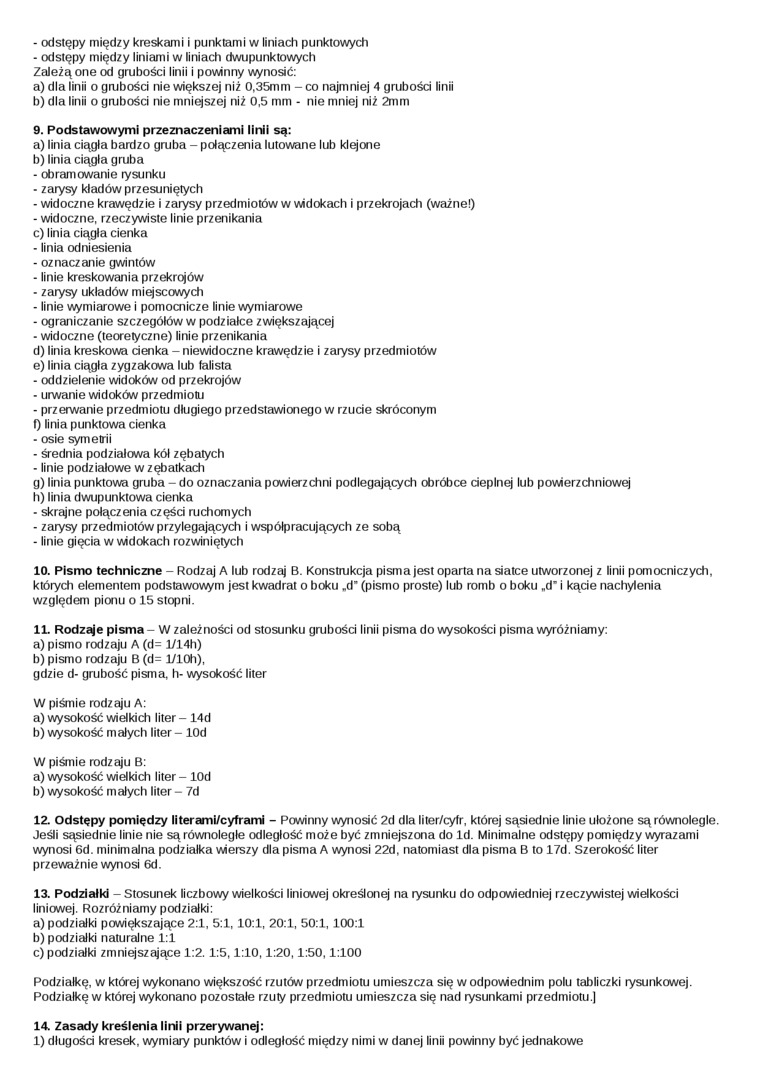

-    odstępy między kreskami i punktami w liniach punktowych

-    odstępy między liniami w liniach dwupunktowych Zależą one od grubości linii i powinny wynosić:

a)    dla linii o grubości nie większej niż 0,35mm - co najmniej 4 grubości linii

b)    dla linii o grubości nie mniejszej niż 0,5 mm - nie mniej niż 2mm

9.    Podstawowymi przeznaczeniami linii są:

a)    linia ciągła bardzo gruba - połączenia lutowane lub klejone

b)    linia ciągła gruba

-    obramowanie rysunku

-    zarysy kładów przesuniętych

-    widoczne krawędzie i zarysy przedmiotów w widokach i przekrojach (ważne!)

-    widoczne, rzeczywiste linie przenikania

c)    linia ciągła cienka

-    linia odniesienia

-    oznaczanie gwintów

-    linie kreskowania przekrojów

-    zarysy układów miejscowych

-    linie wymiarowe i pomocnicze linie wymiarowe

-    ograniczanie szczegółów w podziałce zwiększającej

-    widoczne (teoretyczne) linie przenikania

d)    linia kreskowa denka - niewidoczne krawędzie i zarysy przedmiotów

e)    linia ciągła zygzakowa lub falista

-    oddzielenie widoków od przekrojów

-    urwanie widoków przedmiotu

-    przerwanie przedmiotu długiego przedstawionego w rzude skróconym 0 linia punktowa cienka

-    osie symetrii

-    średnia podziałowa kół zębatych

-    linie podziałowe w zębatkach

g)    linia punktowa gruba - do oznaczania powierzchni podlegających obróbce cieplnej lub powierzchniowej

h)    linia dwupunktowa cienka

-    skrajne połączenia częśd ruchomych

-    zarysy przedmiotów przylegających i współpracujących ze sobą

-    linie gięcia w widokach rozwiniętych

10.    Pismo techniczne - Rodzaj A lub rodzaj B. Konstrukcja pisma jest oparta na siatce utworzonej z linii pomocniczych, których elementem podstawowym jest kwadrat o boku „d* (pismo proste) lub romb o boku „d' i kąde nachylenia względem pionu o 15 stopni.

11.    Rodzaje pisma - W zależności od stosunku grubości linii pisma do wysokości pisma wyróżniamy:

a)    pismo rodzaju A (d= l/14h)

b)    pismo rodzaju B (d= l/10h),

gdzie d- grubość pisma, h- wysokość liter

W piśmie rodzaju A:

a)    wysokość wielkich liter - 14d

b)    wysokość małych liter - lOd

W piśmie rodzaju B:

a)    wysokość wielkich liter - lOd

b)    wysokość małych liter - 7d

12.    Odstępy pomiędzy literaml/cyframi - Powinny wynosić 2d dla liter/cyfr, której sąsiednie linie ułożone są równolegle. Jeśli sąsiednie linie nie są równoległe odległość może być zmniejszona do ld. Minimalne odstępy pomiędzy wyrazami wynosi 6d. minimalna podziałka wierszy dla pisma A wynosi 22d, natomiast dla pisma B to 17d. Szerokość liter przeważnie wynosi 6d.

13.    Podziałkł - Stosunek liczbowy wielkości liniowej określonej na rysunku do odpowiedniej rzeczywistej wielkości liniowej. Rozróżniamy podziałki:

a)    podziałki powiększające 2:1, 5:1,10:1, 20:1, 50:1, 100:1

b)    podziałki naturalne 1:1

c)    podziałki zmniejszające 1:2.1:5,1:10,1:20,1:50,1:100

Podziałkę, w której wykonano większość rzutów przedmiotu umieszcza się w odpowiednim polu tabliczki rysunkowej. Podziałkę w której wykonano pozostałe rzuty przedmiotu umieszcza się nad rysunkami przedmiotu.)

14.    Zasady kreślenia linii przerywanej:

1) długości kresek, wymiary punktów i odległość między nimi w danej linii powinny być jednakowe
