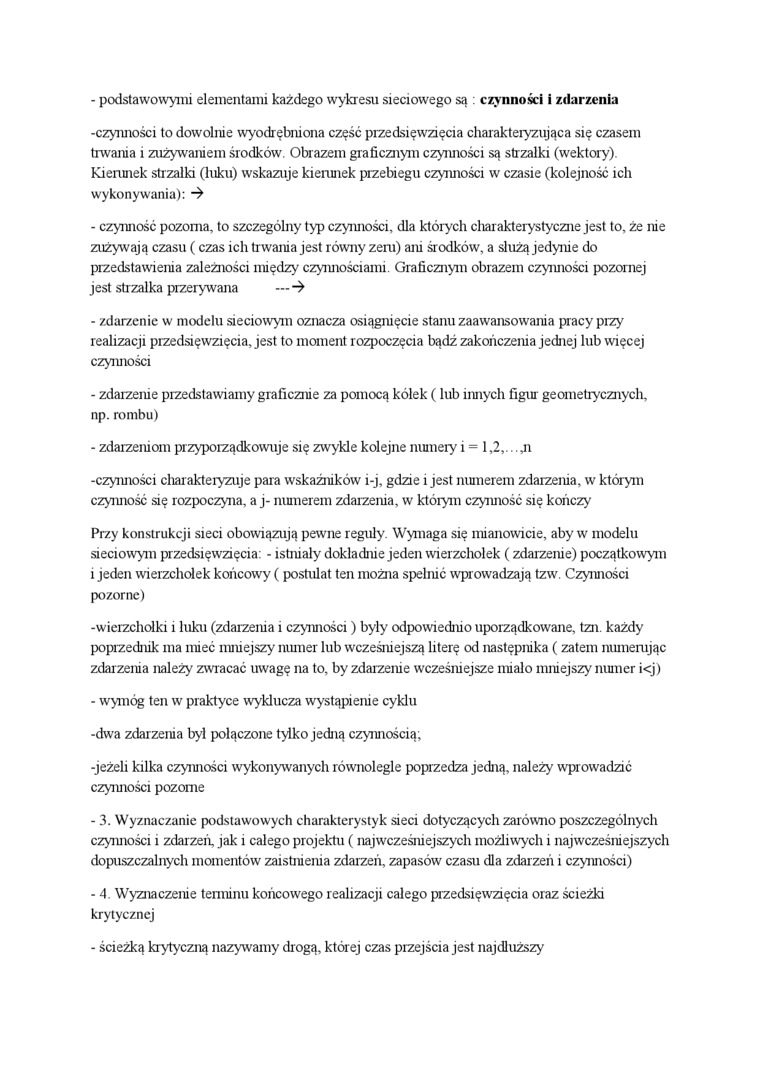

-    podstawowymi elementami każdego wykresu sieciowego są czynności i zdarzenia

-czynności to dowolnie wyodrębniona część przedsięwzięcia charakteryzująca się czasem trwania i zużywaniem środków. Obrazem graficznym czynności są strzałki (wektoiy). Kierunek strzałki (luku) wskazuje kierunek przebiegu czynności w czasie (kolejność ich wykonywania):

-    czynność pozorna, to szczególny typ czyimości, dla których charakterystyczne jest to, że nie zużywają czasu (czas ich trwania jest równy zem) ani środków, a służą jedynie do przedstawienia zależności między czyimościami. Graficznym obrazem czynności pozornej jest strzałka przerywana —

-    zdarzenie w modelu sieciowym oznacza osiągnięcie stanu zaawansowania pracy przy realizacji przedsięwzięcia, jest to moment rozpoczęcia bądź zakończenia jednej lub więcej czynności

-    zdarzenie przedstawiamy graficznie za pomocą kółek (lub innych figur geometrycznych, np. rombu)

-    zdarzeniom przyporządkowuje się zwykle kolejne numery i = 1,2,...

-czyimości charakteryzuje para wskaźników i-j, gdzie i jest numerem zdarzenia, w którym czynność się rozpoczyna, a j- numerem zdarzenia, w którym czynność się kończy

Przy konstrukcji sieci obowiązują pewne reguły. Wymaga się mianowicie, aby w modelu sieciowym przedsięwzięcia: - istniały dokładnie jeden wierzchołek (zdarzenie) początkowym i jeden wierzchołek końcowy (postulat ten można spełnić wprowadzają tzw. Czynności pozorne)

-wierzchołki i luku (zdarzenia i czynności) były odpowiednio uporządkowane, tzn. każdy poprzednik ma mieć mniejszy numer lub wcześniejszą literę od następnika (zatem numerując zdarzenia należy zwracać uwagę na to, by zdarzenie wcześniejsze miało mniejszy numer i<j)

-    wymóg ten w praktyce wyklucza wystąpienie cyklu -dwa zdarzenia był połączone tylko jedną czynnością;

-jeżeli kilka czynności wykonywanych równolegle poprzedza jedną, należy wprowadzić czynności pozorne

-    3. Wyznaczanie podstawowych charakterystyk sieci dotyczących zarówno poszczególnych czyimości i zdarzeń, jak i całego projektu (najwcześniejszych możliwych i najwcześniejszych dopuszczalnych momentów zaistnienia zdarzeń, zapasów czasu dla zdarzeń i czynności)

-    4 Wyznaczenie terminu końcowego realizacji całego przedsięwzięcia oraz ścieżki krytycznej

-    ścieżką krytyczną nazywamy drogą, której czas przejścia jest najdłuższy
