Wartość dwójlomności w krysztale dwójłomnym zależy od kierunku. Kierunek , dla którego zjawisko nie występuje nazywa się osty optyczni) Istnieją kryształy jedno- i dwuosiowe. Ogólnie biorąc , jeżeli na drodze promienia świetlnego reprezentującego płaską powierzchnię falową umieścimy płytkę dwójłomną , to na wyjściu otrzymamy dwie powierzclmie falowe oddalone o pewną odległość :

R = ( n_w - n_s ) d. WielkoścR nazywamy różnicą dróg optycznych.

Zjawisko dwójlomności może wystąpić w ciałach izotropowych pod wpływem czynników zewnętrznych : pola elektrycznego , magnetycznego lub przyłożonych sil. Mówimy wtedy o dwójlomności wymuszonej.

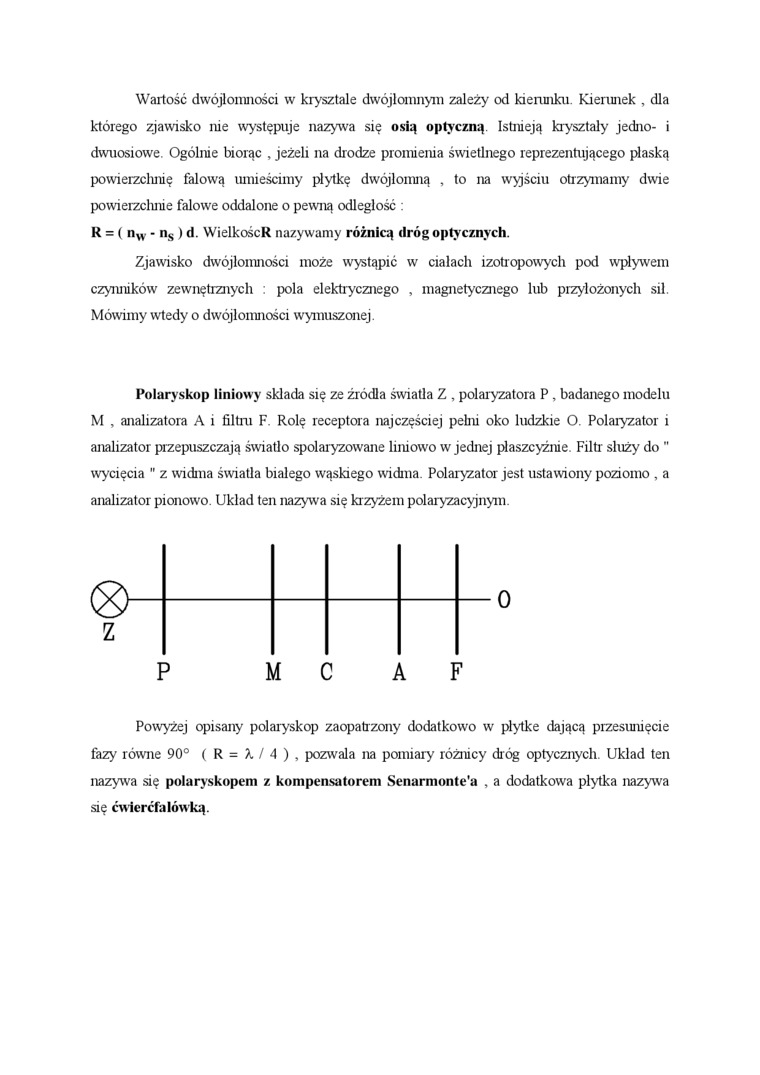

Polaryskop liniowy składa się ze źródła światła Z , polaiyzatora P , badanego modelu M , analizatora A i filtru F. Rolę receptora najczęściej pełni oko ludzkie O. Polaryzator i analizator przepuszczają światło spolaryzowane liniow^ro w jednej płaszcyźnie. Filtr służy do " wycięcia " z widma światła białego wąskiego widma. Polaryzator jest ustawiony poziomo , a analizator pionow'0. Układ ten nazywa się krzyżem polaryzacyjnym.

o

M

Powyżej opisany polaryskop zaopatrzony dodatkow^ro w płytkę dającą przesunięcie fazy równe 90° ( R = X / 4 ) , pozwala na pomiary różnicy dróg optycznych. Układ ten nazywa się polaryskopem z kompensatorem Senarmonte'a , a dodatkowa płytka nazywa się ćwierćfalówką.
