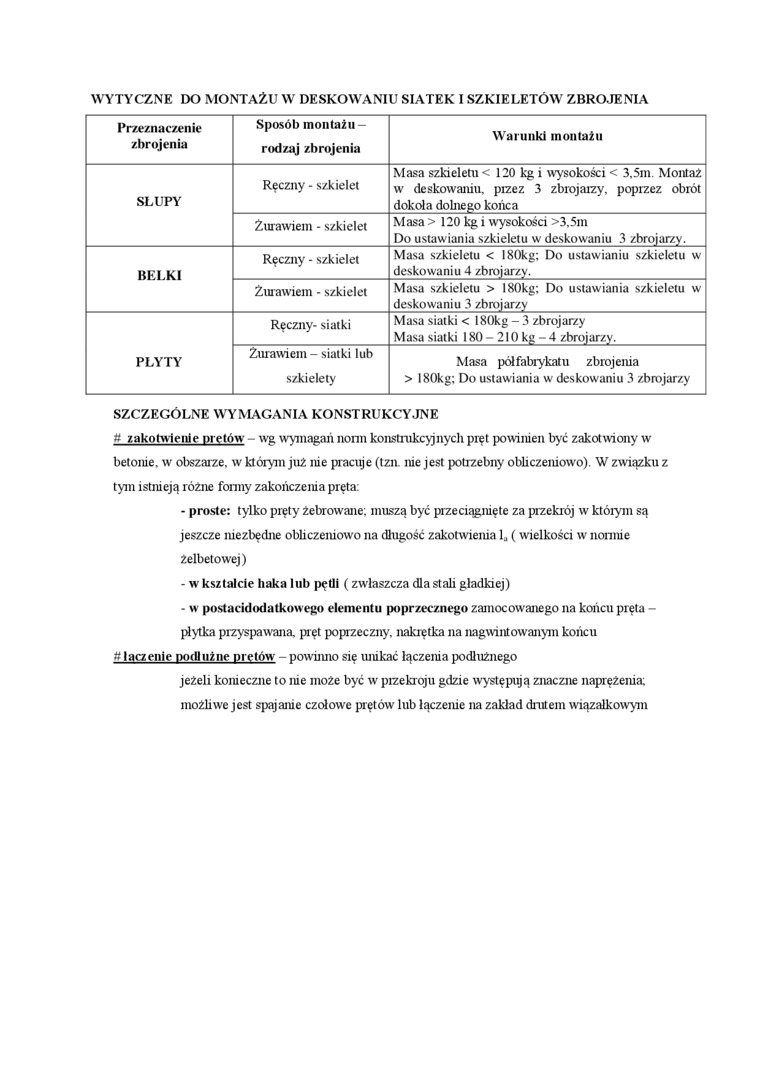

WYTYCZNE DO MONTAŻU W DESKOWANIU SIATEK I SZKIELETÓW ZBROJENIA

Przeznaczenie

zbrojenia

Sposób montażu -rodzaj zbrojenia

Warunki montażu

SLUPY

Ręczny - szkielet

Masa szkieletu < 120 kg i wysokości < 3,5m. Montaż w deskowaniu, pizez 3 zbrojarzy, poprzez obrót dokoła dolnego końca

Żurawiem - szkielet

Masa > 120 kg i wysokości >3,5m

Do ustaw-iania szkieletu w deskowaniu 3 zbrojarzy.

BELKI

Ręczny - szkielet

Masa szkieletu < I80kg; Do ustawianiu szkieletu w deskowaniu 4 zbrojarzy.

Żurawiem - szkielet

Masa szkieletu > I80kg; Do ustawiania szkieletu w deskowaniu 3 zbrojarzy

PŁYTY

Ręczny- siatki

Masa siatki < 180kg - 3 zbrojarzy Masa siatki 180 - 210 kg - 4 zbrojarzy.

Żurawiem - siatki lub szkielety

Masa półfabrykatu zbrojenia > 180kg; Do ustawiania w- deskowaniu 3 zbrojarzy

SZCZEGÓLNE WYMAGANIA KONSTRUKCYJNE

# zakotwienie prętów - wg wymagań norm konstrukcyjnych pręt powinien być zakotwiony w betonie, w obszarze, w którym juź nie pracuje (tzn. nie jest potrzebny obliczeniowo). W związku z tym istnieją różne formy zakończenia pręta:

-    proste: tylko pręty żebrowane: muszą być przeciągnięte za przekrój w którym są jeszcze niezbędne obliczeniowo na długość zakotwienia la (wielkości w normie żelbetowej)

-    wr kształcie haka lub pętli (zwłaszcza dla stali gładkiej)

-    w pustacidodatkowego elementu poprzecznego zamocowanego na końcu pręta -płytka przyspaw^ia, pięt poprzeczny, nakrętka na nagwintowanym końcu

a łączenie podłużne nretówf - powinno się unikać łączenia podłużnego

jeżeli konieczne to nie może być w przekroju gdzie występują znaczne naprężenia: możliwe jest spajanie czołowe pięt ów lub łączenie na zakład drutem wiązałkowym
