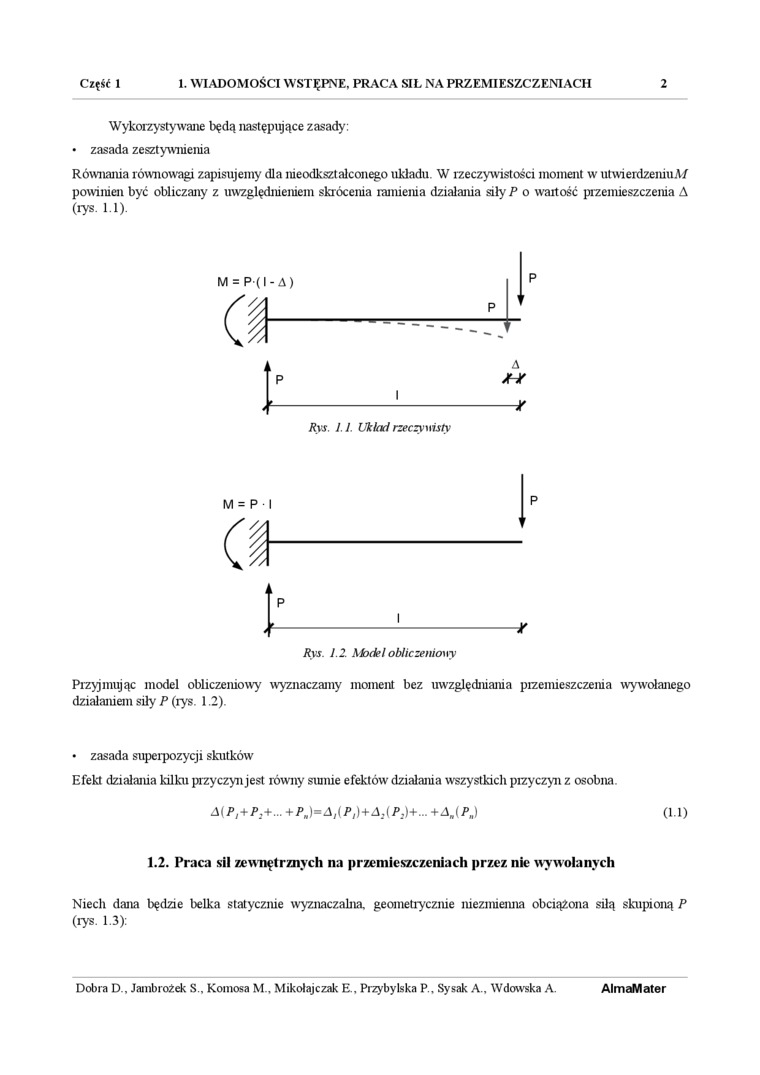

Część 1 1. WIADOMOŚCI WSTĘPNE. PRACA SIL NA PRZEMIESZCZENIACH 2

Wykorzystywane będą następujące zasady:

• zasada zesztywnienia

Równania równowagi zapisujemy dla nieodkształconego układu W rzeczywistości moment w utwierdzeniu A/ powinien być obliczany z uwzględnieniem skrócenia ramieiua działania siły P o wartość przemieszczenia A (rys. 1.1).

M = P(l-A)

Rys. 1.1. Układ rzeczywisty

P

A

JHf

—r

M = PI

(

Rys. 1.2. Model obliczeniowy

Przyjmując model obliczeniowy wyznaczamy moment bez uwzględmaiua przemieszczenia wywołanego działaniem siły P (rys. 1.2).

• zasada superpozycji skutków

Efekt działania kilku przyczyn jest równy sumie efektów działania wszystkich pizyczyn z osobna.

A{P,+P₂+... + PJ=A_/(P_/)+A,(P,)+... +A_(ł(/^>JI)    (1.1)

1.2. Praca sil zewnętrznych na przemieszczeniach przez nie wywołanych

Niech dana będzie belka statyczme wyznaczalna, geometrycziue nieznueruia obciążona siłą skupioną P (iys. 1.3):

AlmaMater

Dobra D.. Jambrożek S.. Komosa M.. Mikołajczak E.. Przybylska P., Sysak A.. Wdowska A.
