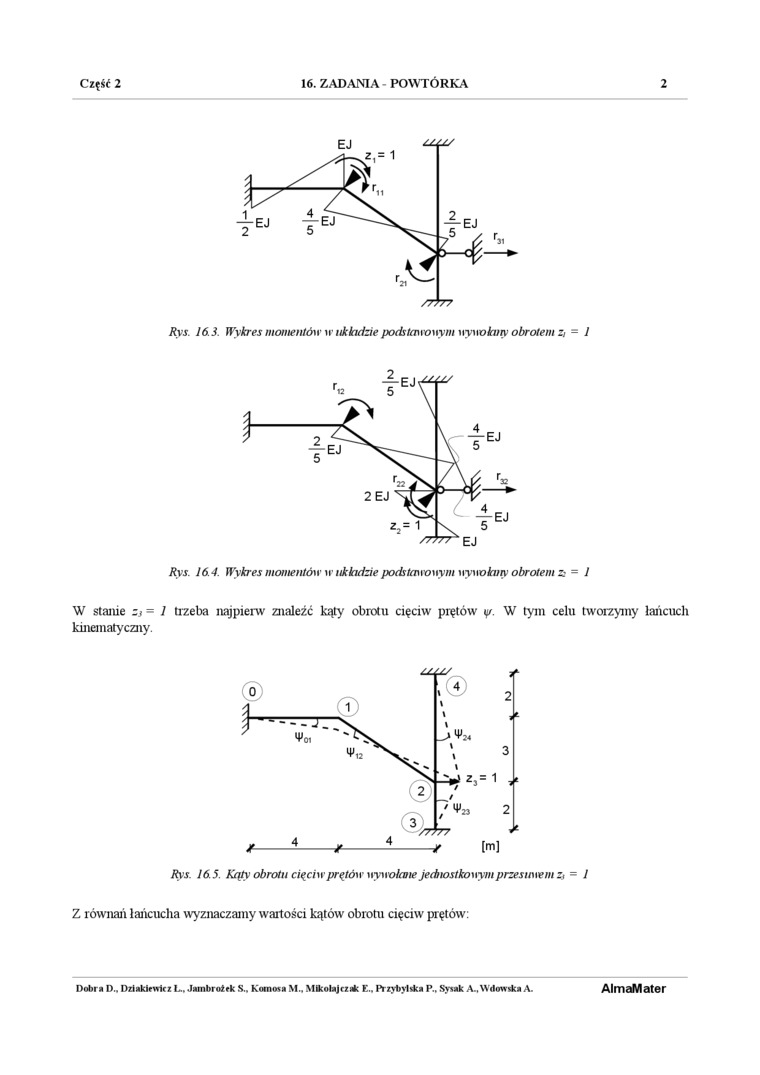

Część 2 16. ZADANIA POWTÓRKA 2
Rys. 16.3. Wykres momentów' ir układzie podstauouym \ty\\vkun obrotem z, = 1
Rys. 16.4. Wykres momentów ir układzie podstawowym wywołany obrotem Zi = 1
W stanie Zj= 1 trzeba najpierw znaleźć kąty obrotu cięciw prętów y. W tym celu tworzymy łańcuch kinematyczny.
[m]
Rys. 165. Kąty obrotu cięciw prętów wywołane jednostkowym przesuwem zs = 1
Z równali łańcucha wyznaczamy wartości kątów obrotu cięciw prętów:
AlmaMater
Dobra D.. Dztakicwlcz L., Jatnbrożrk S.. Ko«n<na M.. Mikołajczak E„ Przvfoyl«ka P., Syrak A.. Wdowdca A.
