Część 1 15. ZADANIA POWTÓRKA 20

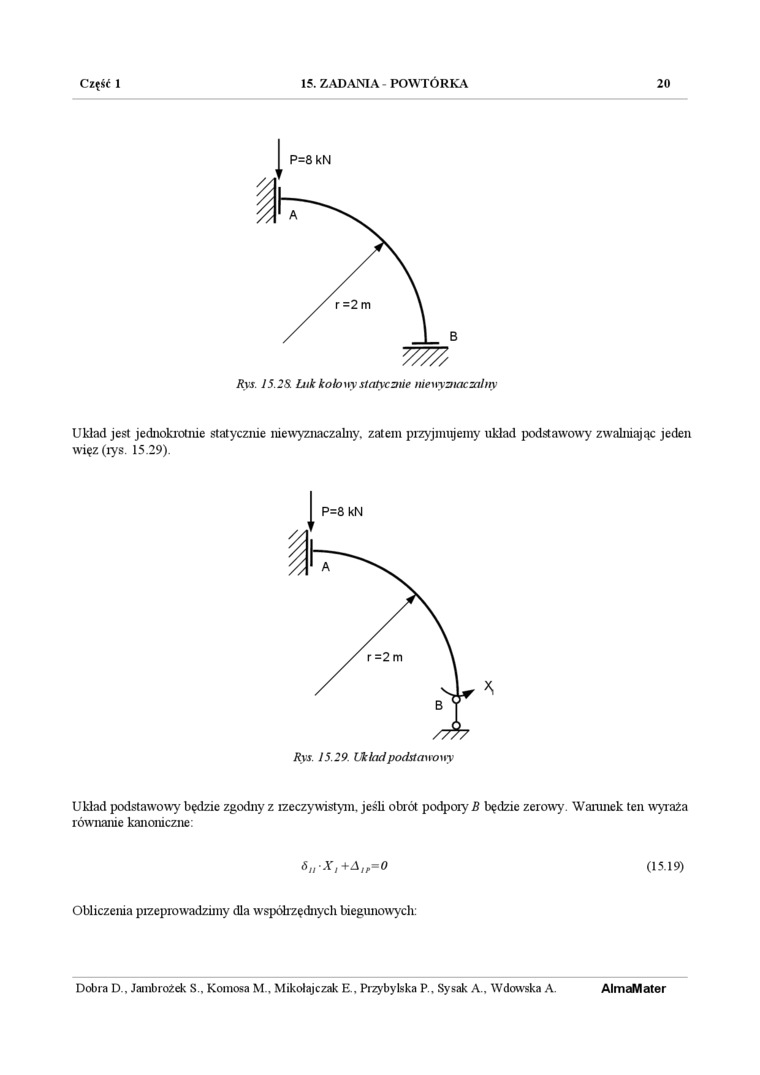

Rys. 15.2S Luk kolony statycznie nie wyznać żalny

Układ jest jednokrotnie statycznie niewyznaczalny. zatem przyjmujemy układ podstawowy zwalniając jeden więź (rys. 15.29).

Rys. 15.29. Układpodstawowy

Układ podstawowy będzie zgodny z rzeczywistym, jeśli obrót podpory B będzie zerowy Warunek ten wyraża równanie kanoniczne:

0519)

AlmaMater

6„X ,+A,,=0

Obliczenia przeprowadzimy dla współrzędnych biegunowych:

Dobra D.. Jambrożek S., Komosa M., Mikołajczak E., Przybylska P.. Sysak A.. Wdowska A.
