Część 1

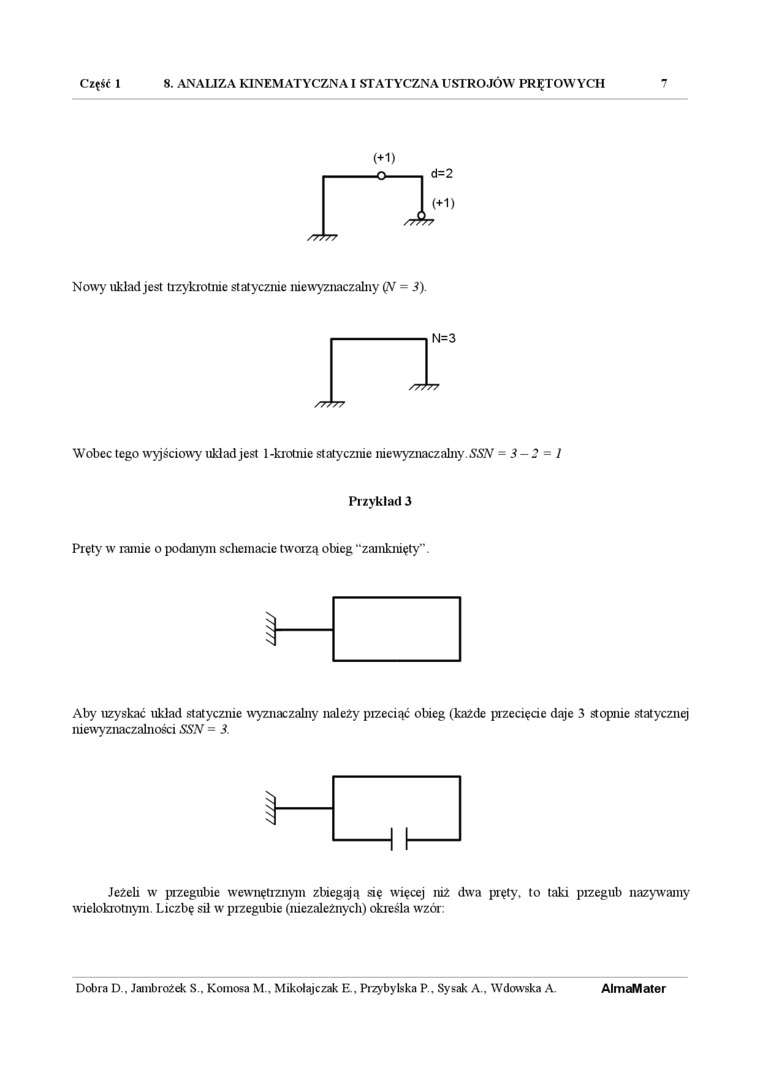

8. ANALIZA KINEMATYCZNA I STATYCZNA USTROJÓW PRĘTOWYCH

7

Nowy układ jest trzykrotnie statycznie niewyznaczalny (iV = 3).

N=3

Wobec tego wyjściowy układ jest 1-krotnie statycznie me wyznacz alny. SSN = 3-2 = 1

Przykład 3

Pręty w ramie o podanym schemacie tworzą obieg "zamknięty"

Aby uzyskać układ statycznie wyznać żalny należy przeciąć obieg (każde przecięcie daje 3 stopnie statycznej niewyznaczalności SSN = 3.

Jeżeli w przegubie wewnętrznym zbiegają się więcej niż dwa pręty, to taki przegub nazywamy wielokrotnym. Liczbę sil w^r przegubie (niezależnych) określa wzór:

AlmaMater

Dobra D.. Jambrożek S.. Komosa M., Mikołajczak E., Przybylska P., Sysak A.. Wdowska A.
