Z2/4. ANALIZA KINEMATYCZNA PŁASKICH UKŁADÓW PRĘTOWYCH

ZADANIE 4


2


geometrycznie niezmiennym i statycznie wyznaczalnym. W dalszej kolejności musimy jeszcze sprawdzić warunki dostateczne geometrycznej niezmienności.

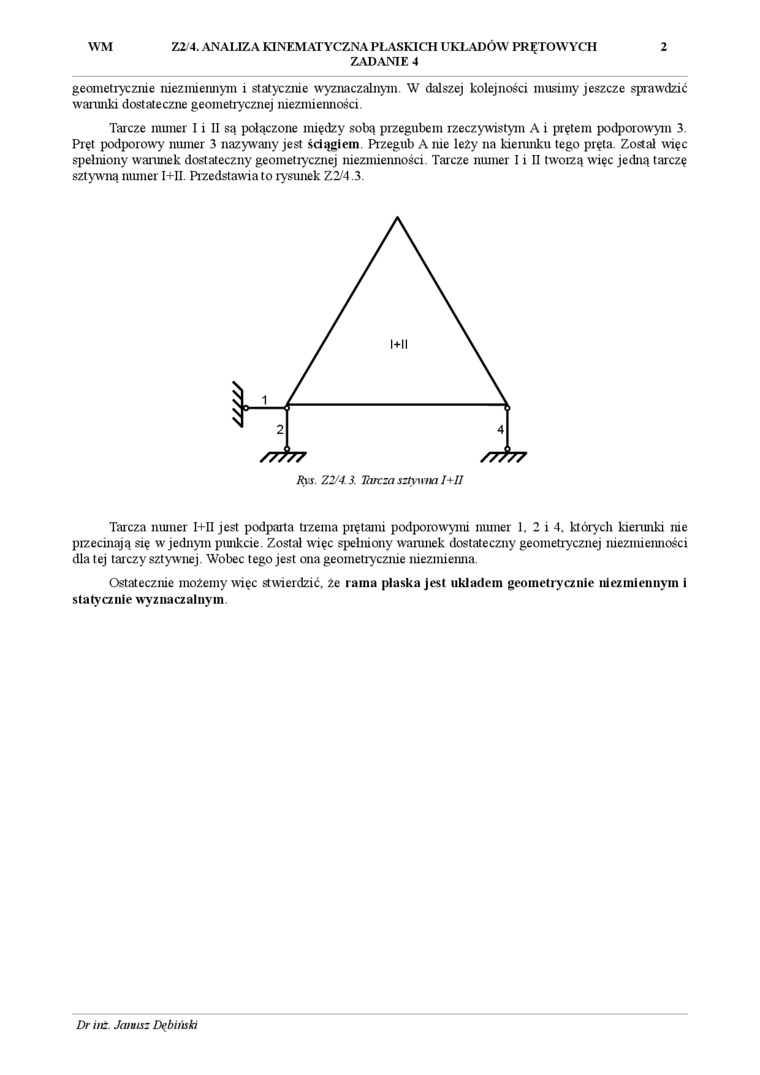

Tarcze numer I i II są połączone między sobą przegubem rzeczywistym A i prętem podporowym 3. Pięt podporowy numer 3 nazywany jest ściągiem. Przegub A nie leży na kienmku tego pręta. Został więc spełniony warunek dostateczny geometrycznej niezmienności. Tarcze numer I i II tworzą więc jedną tarczę sztywną numer I+II. Przedstawia to rysunek Z2/4.3.


Tarcza numer I+II jest podparta trzema prętami podporowymi numer 1. 2 i 4, których kierunki nie przecinają się w jednym punkcie. Został więc spełni (my warunek dostateczny geometrycznej niezmienności dla tej tarczy sztywnej. Wobec tego jest ona geometrycznie niezmienna.

Ostatecznie możemy więc stwierdzić, że rama plaska jest układem geometrycznie niezmiennym i statycznie wyznaczalnym
