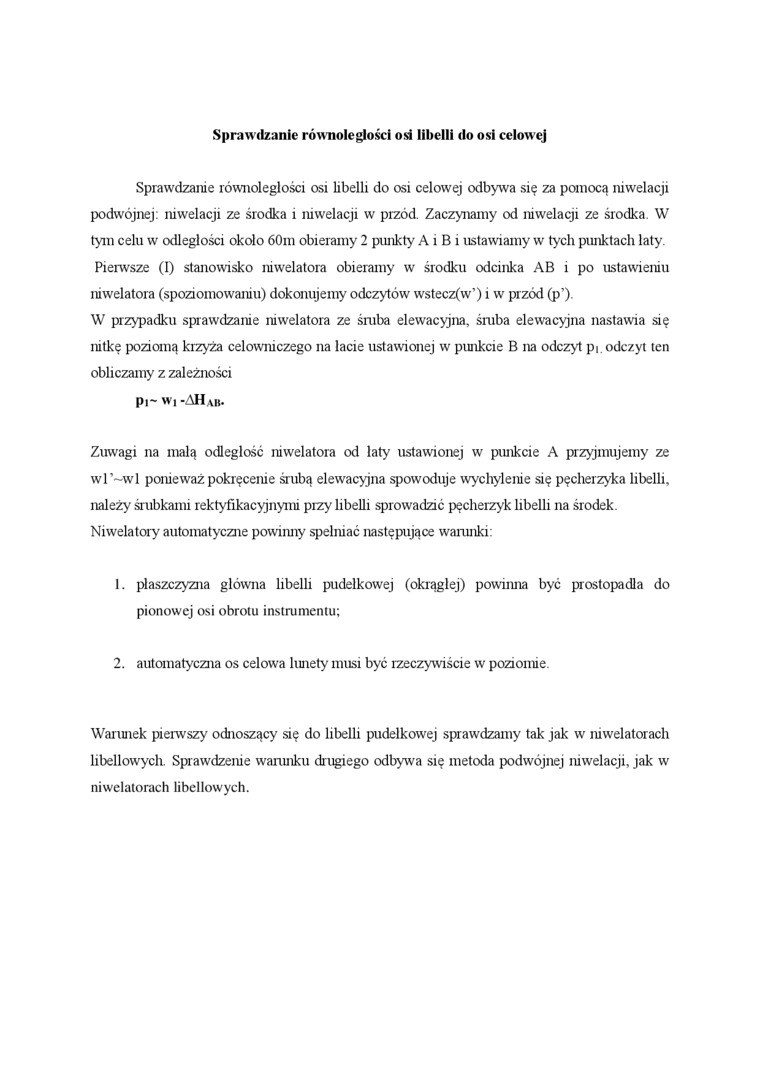

Sprawdzanie równoległości od libelli do osi celow ej

Sprawdzanie równoległości osi libelli do osi celowej odbywa się za pomocą niwelacji podwńjnej: niwelacji ze środka i niwelacji w przód. Zaczynamy od niwelacji ze środka. W tym celu w odległości około 60m obieramy 2 punkty A i B i ustawiamy w tych punktach laty. Pierwsze (I) stanowisko niwelatora obieramy w środku odcinka AB i po ustawieniu niwelatora (spoziomowaniu) dokonujemy odczytów wstecz(w’) i w przód (p’).

W przypadku sprawdzanie niwelatora ze śruba elewacyjna, śiuba elewacyjna nastawia się nitkę poziomą krzyża celowniczego na lacie ustawionej w punkcie B na odczyt pi odczyt ten obliczamy z zależności Pi~Wi-AHab.

Zuwagi na małą odległość niwelatora od laty ustawionej w punkcie A przyjmujemy ze wl’~wl ponieważ pokręcenie śrubą elewacyjna spowoduje wychylenie się pęcherzyka libelli, należy śrubkami rektyfikacyjnymi przy libelli sprowadzić pęcherzyk libelli na środek. Niwelatory automatyczne powinny spełniać następujące warunki:

1.    płaszczyzna główna libelli pudełkowej (okrągłej) powinna być prostopadła do pionowej osi obrotu instrumentu:

2.    automatyczna os celowa lunety musi być rzeczywiście w poziomie

Warunek pierwszy odnoszący się do libelli pudełkowej sprawdzamy tak jak w niwelatorach libellowych. Sprawdzenie wanrnku drugiego odbywa się metoda podwójnej niwelacji, jak w niwelatorach libellowych.
