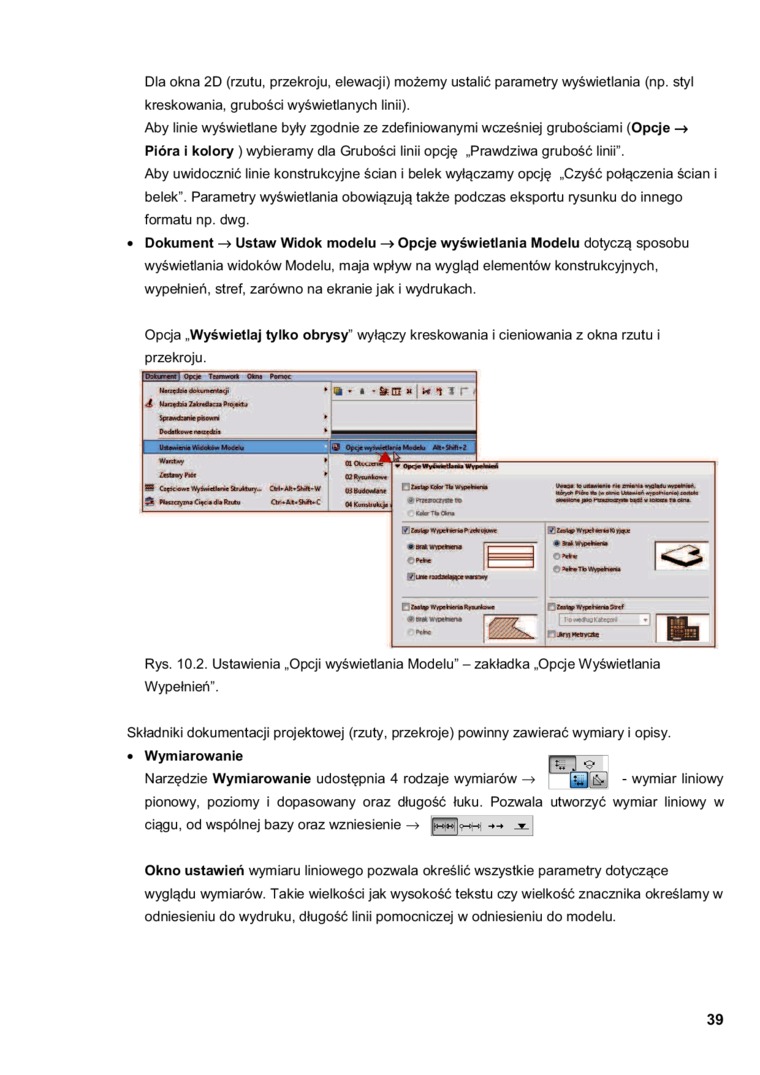

Dla okna 2D (rzutu, przekroju, elewacji) możemy ustalić parametry wyświetlania (np. styl kreskowania, grubości wyświetlanych linii).
Aby linie wyświetlane były zgodnie ze zdefiniowanymi wcześniej grubościami (Opcje -» Pióra i kolory ) wybieramy dla Grubości linii opcję „Prawdziwa grubość linii".
Aby uwidocznić linie konstrukcyjne ścian i belek wyłączamy opcję „Czyść połączenia ścian i belek". Parametry wyświetlania obowiązują także podczas eksportu rysunku do innego formatu np. dwg.
• Dokument —» Ustaw Widok modelu -* Opcje wyświetlania Modelu dotyczą sposobu wyświetlania widoków Modelu, maja wpływ na wygląd elementów konstrukcyjnych, wypełnień, stref, zarówno na ekranie jak i wydrukach.
Opcja „Wyświetlaj tylko obrysy" wyłączy kreskowania i cieniowania z okna rzutu i przekroju.
Rys. 10.2. Ustawienia „Opcji wyświetlania Modelu" - zakładka „Opcje Wyświetlania Wypełnień".
Składniki dokumentacji projektowej (rzuty, przekroje) powinny zawierać wymiary i opisy.
• Wymiarowanie
&.] - wymiar liniowy
Narzędzie Wymiarowanie udostępnia 4 rodzaje wymiarów -> pionowy, poziomy i dopasowany oraz długość łuku. Pozwala utworzyć wymiar liniowy w ciągu, od wspólnej bazy oraz wzniesienie -> je.
Okno ustawień wymiaru liniowego pozwala określić wszystkie parametry dotyczące wyglądu wymiarów. Takie wielkości jak wysokość tekstu czy wielkość znacznika określamy w odniesieniu do wydruku, długość linii pomocniczej w odniesieniu do modelu.
