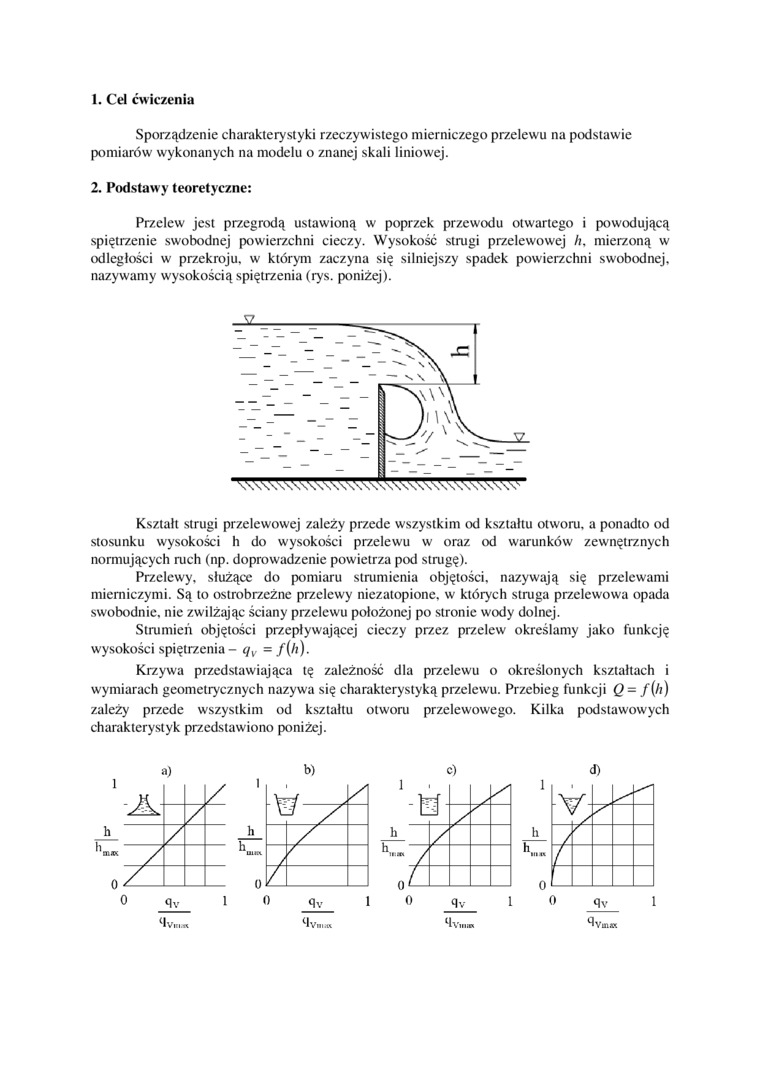

1. Cel ćwiczenia

Sporządzenie charakterystyki rzeczywistego mierniczego przelewu na podstawie pomiarów wykonanych na modelu o znanej skali liniowej.

2. Podstawy teoretyczne:

Przelew jest przegrodą ustawioną w poprzek przewodu otwartego i powodującą spiętrzenie swobodnej powierzchni cieczy. Wysokość strugi przelewowej h, mierzoną w odległości w przekroju, w którym zaczyna się silniejszy spadek powierzchni swobodnej, nazywamy wysokością spiętrzenia (rys. poniżej).

Kształt strugi przelewowej zależy przede wszystkim od kształtu otworu, a ponadto od stosunku wysokości h do wysokości przelewu w oraz od warunków zewnętrznych normujących ruch (np. doprowadzenie powietrza pod strugę).

Przelewy, służące do pomiaru strumienia objętości, nazywają się przelewami mierniczymi. Są to ostrobrzeżne przelewy niezatopionc. w który ch struga przelewowa opada swobodnie, nic zwilżając ściany przelewu położonej po stronie wody dolnej.

Strumień objętości przepływającej cieczy przez przelew określamy jako funkcję wysokości spiętrzenia - q_v = f(h).

Krzywa przedstawiająca tę zależność dla przelewu o określonych kształtach i wymiarach geometrycznych nazywa się charakterystyką przelewu. Przebieg funkcji Q- f(h) zależy przede wszystkim od kształtu otworu przelewowego. Kilka podstawowych charakterystyk przedstawiono poniżej.

<łv.,« *łvin» ^Ymas
