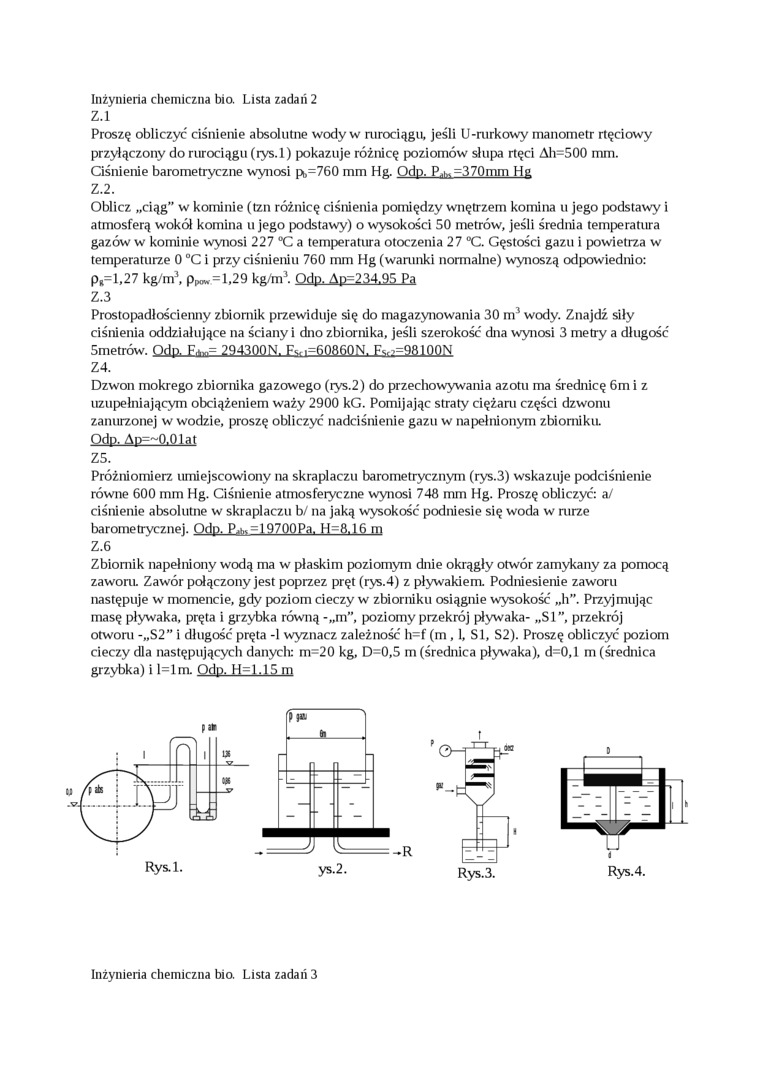

Inżynieria chemiczna bio. Lista zadań 2 Z.l

Proszę obliczyć ciśnienie absolutne wody w rurociągu, jeśli U-rurkowy manometr rtęciowy przyłączony do rurociągu (iys.1) pokazuje różnicę poziomów słupa rtęci Ah=500 mm. Ciśnienie barometryczne wynosi pb=760 mm Hg. Odp. P^=370mm He Z.2.

Oblicz „ciąg” w kominie (tzn różnicę ciśnienia pomiędzy wnętrzem komina u jego podstawy i atmosferą wokół komina u jego podstawy) o wysokości 50 metrów, jeśli średnia temperatura gazów w kominie wynosi 227 °C a temperatura otoczenia 27 °C. Gęstości gazu i powietrza w temperaturze 0 °C i przy ciśnieniu 760 mm Hg (warunki normalne) wynoszą odpowiednio: p*=l,27 kg/m³, ppow = l,29 kg/m³. -Ap=23-4_t95_P.a Z.3

Prostopadłościenny zbiornik przewiduje się do magazynowania 30 m³ wody. Znajdź siły ciśnienia oddziałujące na ściany i dno zbiornika, jeśli szerokość dna wynosi 3 metry a długość 5metrów. Odp. F^= 294300N. Fs,.=60860N. Fs,_?=98100N Z4.

Dzwon mokrego zbiornika gazowego (iys.2) do przechowywania azotu ma średnicę 6m i z uzupełniającym obciążeniem waży 2900 kG. Pomijając straty ciężaru części dzwonu zanurzonej w wodzie, proszę obliczyć nadciśnienie gazu w napełnionym zbiorniku.

Odp. Ap=~0.01at Z5.

Próżniomierz umiejscowiony na skraplaczu barometrycznym (rys.3) wskazuje podciśnienie równe 600 mm Hg. Ciśnienie atmosfeiyczne wynosi 748 mm Hg. Proszę obliczyć: a/ ciśnienie absolutne w skraplaczu b/ na jaką wysokość podniesie się woda w mrze barometrycznej. Odp. P^ = 19700 Pa. H=8.16 m Z.6

Zbiornik napełniony wodą ma w płaskim poziomym dnie okrągły otwór zamykany za pomocą zaworu. Zawór połączony jest poprzez pręt (rys.4) z pływakiem. Podniesienie zaworu następuje w momencie, gdy poziom cieczy w zbiorniku osiągnie wysokość „h”. Przyjmując masę pływaka, pręta i grzybka równą -,,m”, poziomy przekrój pływaka- „SI”, przekrój otworu -,,S2” i długość pręta -1 wyznacz zależność h=f (m , 1, SI, S2). Proszę obliczyć poziom cieczy dla następujących danych: m=20 kg, D=0,5 m (średnica pływaka), d=0,l m (średnica grzybka) i l=lm. Odp. H=1.15 m
