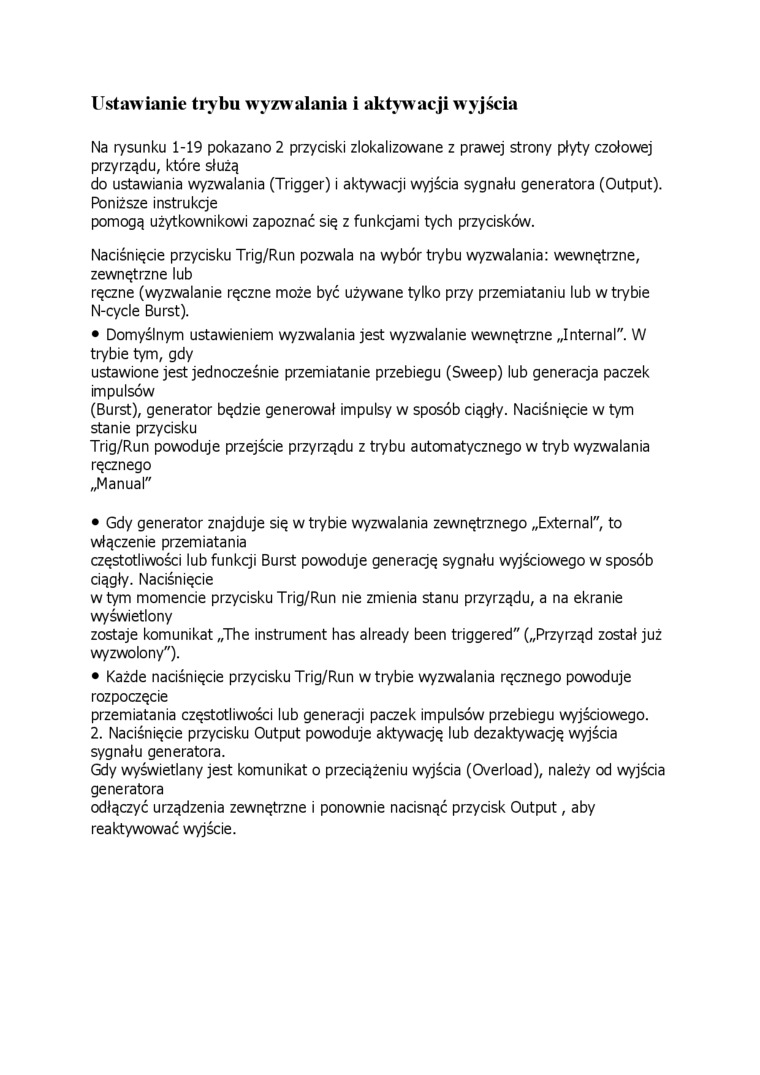

Ustawianie trybu wyzwalania i aktywacji wyjścia

Na rysunku 1-19 pokazano 2 przyciski zlokalizowane z prawej strony płyty czołowej przyrządu, które służą

do ustawiania wyzwalania (Trigger) i aktywacji wyjścia sygnału generatora (Output). Poniższe instrukcje

pomogą użytkownikowi zapoznać się z funkcjami tych przycisków.

Naciśnięcie przycisku Trig/Run pozwala na wybór trybu wyzwalania: wewnętrzne, zewnętrzne lub

ręczne (wyzwalanie ręczne może być używane tylko przy przemiataniu lub w trybie N-cycle Burst).

•    Domyślnym ustawieniem wyzwalania jest wyzwalanie wewnętrzne „Internal". W trybie tym, gdy

ustawione jest jednocześnie przemiatanie przebiegu (Sweep) lub generacja paczek impulsów

(Burst), generator będzie generował impulsy w sposób ciągły. Naciśnięcie w tym stanie przycisku

Trig/Run powoduje przejście przyrządu z trybu automatycznego w tryb wyzwalania

ręcznego

„Manuał"

•    Gdy generator znajduje się w trybie wyzwalania zewnętrznego „External", to włączenie przemiatania

częstotliwości lub funkcji Burst powoduje generację sygnału wyjściowego w sposób ciągły. Naciśnięcie

w tym momencie przycisku Trig/Run nie zmienia stanu przyrządu, a na ekranie wyświetlony

zostaje komunikat „The instrument has already been triggered" („Przyrząd został już wyzwolony").

•    Każde naciśnięcie przycisku Trig/Run w trybie wyzwalania ręcznego powoduje rozpoczęcie

przemiatania częstotliwości lub generacji paczek impulsów przebiegu wyjściowego.

2. Naciśnięcie przycisku Output powoduje aktywację lub dezaktywację wyjścia sygnału generatora.

Gdy wyświetlany jest komunikat o przeciążeniu wyjścia (Overload), należy od wyjścia generatora

odłączyć urządzenia zewnętrzne i ponownie nacisnąć przycisk Output, aby reaktywować wyjście.
