Wykład Aparaty ekstrakcyjne Wojciech Skrzypitiskt
B

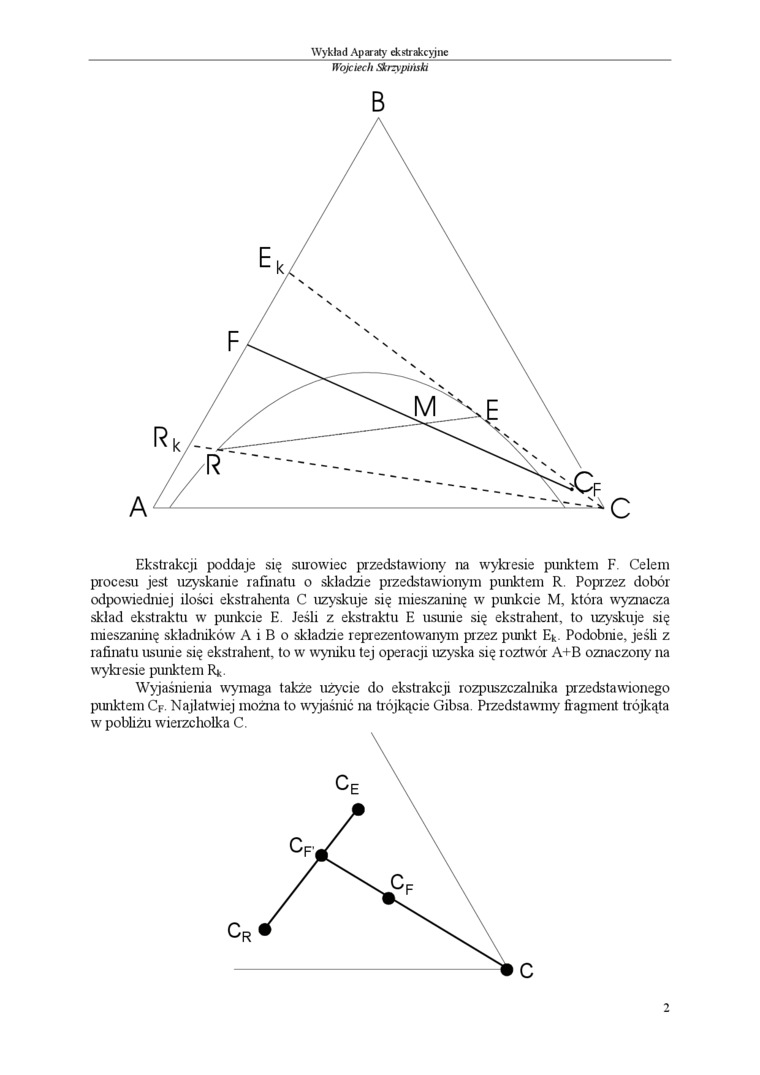

Ekstrakcji poddaje się surowiec przedstawiony na wykresie punktem F. Celem procesu jest uzyskanie rafinatu o składzie przedstawionym punktem R. Poprzez dobór odpowiedniej ilości ekstrahenta C uzyskuje się mieszaninę w punkcie M, która wyznacza skład ekstraktu w punkcie E. Jeśli z ekstraktu E usunie się ekstrahent, to uzyskuje się mieszaninę składników A i B o składzie reprezentowanym przez punkt Ek. Podobnie, jeśli z rafinatu usunie się ekstrahent, to w wyniku tej operacji uzyska się roztwór A+B oznaczony na wykresie punktem Rk.
Wyjaśnienia wymaga także użycie do ekstrakcji rozpuszczalnika przedstawionego punktem Cf- Najłatwiej można to wyjaśnić na trójkącie Gibsa. Przedstawmy fragment trójkąta w pobliżu wierzchołka C.
