'13

24,


23-—

19—-


=1

1


c#.

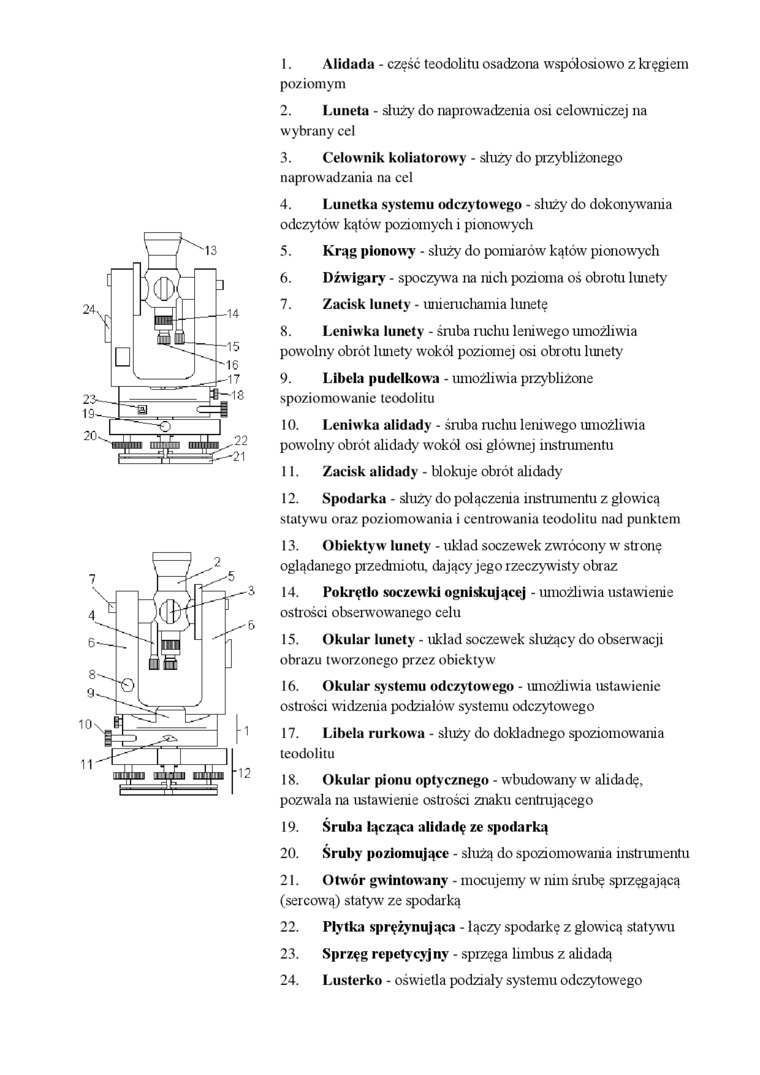

1.    Alidada - część teodolitu osadzona współosiowo z kręgiem poziomym

2.    Luneta - służy do naprowadzenia osi celowniczej na wybrany cel

3.    Celownik koliatorowy - służy do przybliżonego naprowadzania na cel

4.    Lunetka systemu odczytowego - służy do dokonywania odczytów kątów poziomych i pionowych

5.    Krąg pionowy - służy do pomiarów kątów pionowych

6.    Dźw igary - spoczywa na nich pozioma oś obrotu lunety

7.    Zacisk lunety - unieruchamia lunetę

8.    Leniwka lunety - śruba ruchu leniwego umożliwia powolny obrót lunety wokół poziomej osi obrotu lunety

9.    Libcla pudełkowa - umożliwia przybliżone spoziomowanie teodolitu

10.    Leniwka alidady - śruba mchu leniwego umożliwia powolny obrót alidady wokół osi głównej instrumentu

11.    Zacisk alidady - blokuje obrót alidady

12.    Spodarka - służy do połączenia instrumentu z głowicą statywu oraz poziomowania i centrowania teodolitu nad punktem

13.    Obiektyw lunety - układ soczewek zwrócony w stronę oglądanego przedmiotu, dający jego rzeczywisty obraz

14.    Pokrętło soczewki ogniskującej - umożliwia ustawienie ostrości obserwowanego celu

15.    Okular lunety - układ soczewek służący do obserwacji obrazu tworzonego przez obiektyw

16.    Okular systemu odczytowego - umożliwia ustawienie ostrości widzenia podziałów systemu odczytowego

17.    Libcla rurkowa - służy do dokładnego spoziomowania teodolitu

18.    Okular pionu optycznego - wbudowany w alidadę, pozwala na ustawienie ostrości znaku centrującego

19.    Śruba łącząca alidadę ze spodarką

20.    Śruby poziomujące - służą do spoziomowania instrumentu

21.    Otwór gw intowany - mocujemy w nim śrubę sprzęgającą (sercową) statyw ze spodarką

22.    Płytka sprężynująca - łączy spodarkę z głowicą statywu

23.    Sprzęg repetycyjny * sprzęga limbus z alidada

24.    Lusterko - oświetla podziały systemu odczytowego
