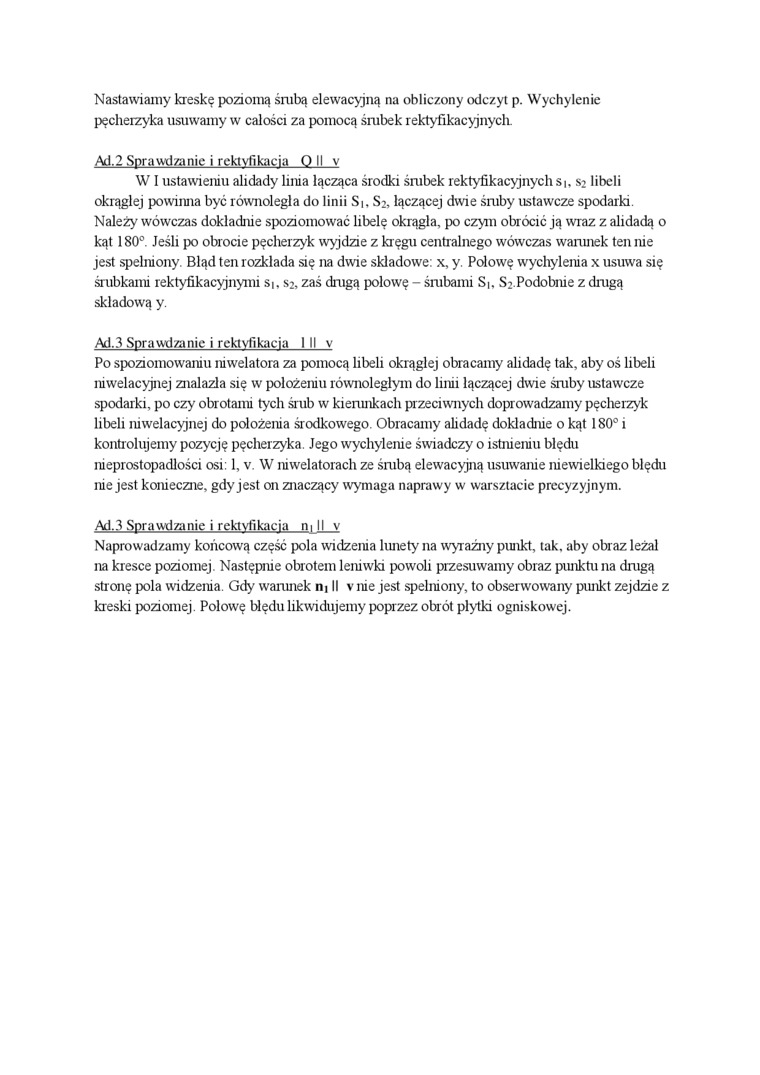

Nastawiamy kreskę poziomą śrubą elewacyjną na obliczony odczyt p. Wychylenie pęcherzyka usuwamy w całości za pomocą śrubek rektyfikacyjnych.

Ad.2Sprawdzanie i rektyfikacja Oli v

W1 ustawieniu alidady linia łącząca środki śrubek rektyfikacyjnych Si, si libeli okrągłej powinna być równoległa do linii Si, S2, łączącej dwie śruby ustawcze spodarki Należy wówczas dokładnie spoziomować libelę okrągła, po czym obrócić ją wraz z alidadą o kąt 180°. Jeśli po obrocie pęcherzyk wyjdzie z kręgu centralnego wówczas warunek ten nie jest spełniony. Błąd ten rozkłada się na dwie składowe: x, y Połowę wychylenia x usuwa się śrubkami rektyfikacyjnymi Si. S2, zaś drugą połowę - ślubami Si, S2 Podobnie z drugą składową y.

Ad.3 Sprawdzanie i rektyfikacja III v

Po spoziomowaniu niwelatora za pomocą libeli okrągłej obracamy alidadę tak, aby oś libeli niwelacyjnej znalazła się w położeniu równoległym do linii łączącej dwie śruby ustawcze spodarki, po czy obrotami tych śrub w kierunkach przeciwnych doprowadzamy pęcherzyk libeli niwelacyjnej do położenia środkowego. Obracamy alidadę dokładnie o kąt 180° i kontrolujemy pozycję pęcherzyka Jego wychylenie świadczy o istnieniu błędu nieprostopadlości osi: 1, v W niwelatorach ze śmbą elewacyjną usuwanie niewielkiego błędu nie jest konieczne, gdy jest on znaczący wymaga naprawy w warsztacie precyzyjnym.

Ad.3 Sprawdzanie i rektyfikacja ni II v

Naprowadzamy końcową część pola widzenia lunety na wyraźny punkt. tak. aby obraz leżał na kresce poziomej Następnie obrotem leniwki powoli przesuwamy obraz punktu na drugą stronę pola widzenia Gdy warunek ni II v nie jest spełniony, to obserwowany punkt zejdzie z kreski poziomej Połowę bledli likwidujemy poprzez obrót płytki ogniskowej.
