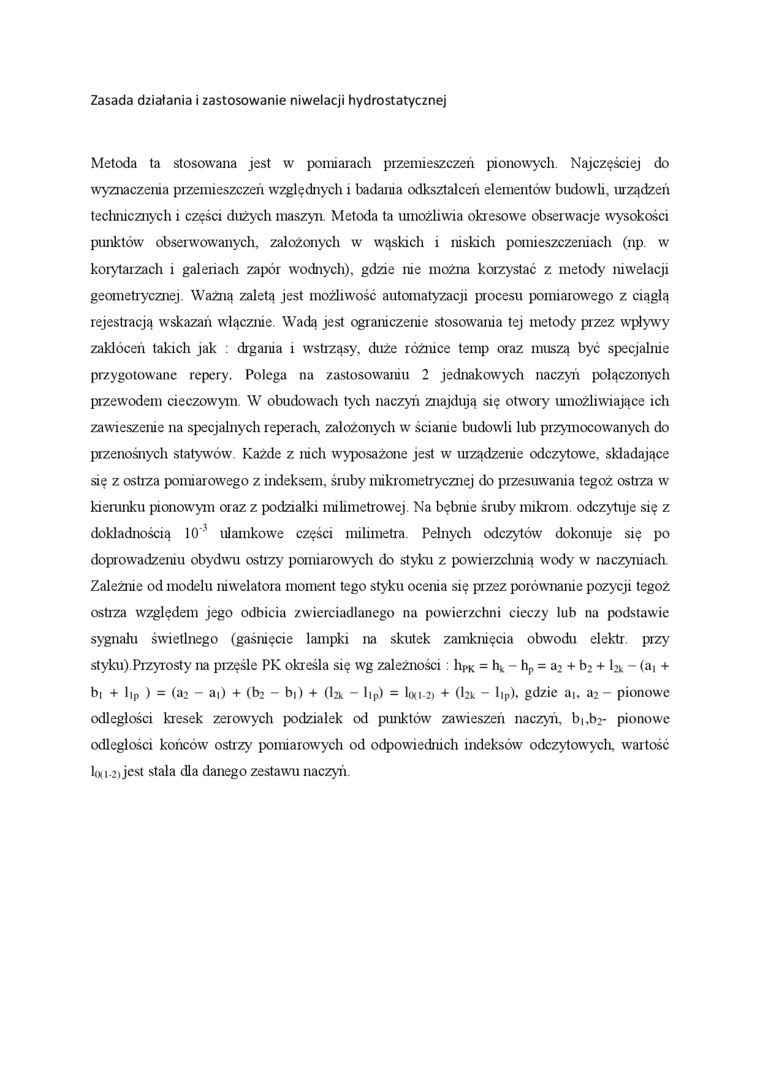

Zasada działania i zastosowanie niwelacji hydrostatycznej

Metoda ta stosowana jest w pomiarach przemieszczeń pionowych. Najczęściej do wyznaczenia przemieszczeń względnych i badania odkształceń elementów budowli, urządzeń technicznych i części dużych maszyn. Metoda ta umożliwia okresowe obserwacje wysokości punktów obserwowanych, założonych w wąskich i niskich pomieszczeniach (np. w korytarzach i galeriach zapór wodnych), gdzie nie można koizystać z metody niwelacji geometrycznej Ważną zaletą jest możliwość automatyzacji procesu pomiarowego z ciągłą rejestracją wskazań włącznie. Wadą jest ograniczenie stosowania tej metody przez wpływy zakłóceń takich jak : drgania i wstrząsy, duże różnice temp oraz muszą być specjalnie przygotowane repery. Polega na zastosowaniu 2 jednakowych naczyń połączonych przewodem cieczowym. W obudowach tych naczyń znajdują się otwory umożliwiające ich zawieszenie na specjalnych Teperach, założonych w ścianie budowli lub przymocowanych do przenośnych statywów. Każde z nich wyposażone jest w urządzenie odczytowe, składające się z ostrza pomiarowego z indeksem, śruby mikrometrycznej do przesuwania tegoż ostrza w kierunku pionowym oraz z podziałki milimetrowej. Na bębnie śruby mikrom. odczytuje się z dokładnością 10³ ułamkowe części milimetra. Pełnych odczytów dokonuje się po doprowadzeniu obydwu ostrzy pomiarowych do styku z powierzclinią wody w naczyniach. Zależnie od modelu imvelatora moment tego styku ocenia się przez porównanie pozycji tegoż ostrza względem jego odbicia zwierciadlanego na powierzchni cieczy lub na podstawie sygnału świetlnego (gaśniecie lampki na skutek zamknięcia obw^rodu elektr. przy styku).Przyrosty na przęśle PK okr eśla się wg zależności : li_PK = K ~ h_p = a2 + b₂ + 1& - (a₍ + bi + lip ) = ta - ai) + (t>2 - bi) + (la - hp) = l(xi-2> + (hk - li_P), gdzie ai, a₂ - pionowe odległości kresek zerowych podzialek od punktów zawieszeń naczyń, b|,b₂- pionowe odległości końców' ostrzy pomiarowych od odpowiednich indeksów odczytowych, wartość l<x i-2) jest stała dla danego zestawu naczyń.
