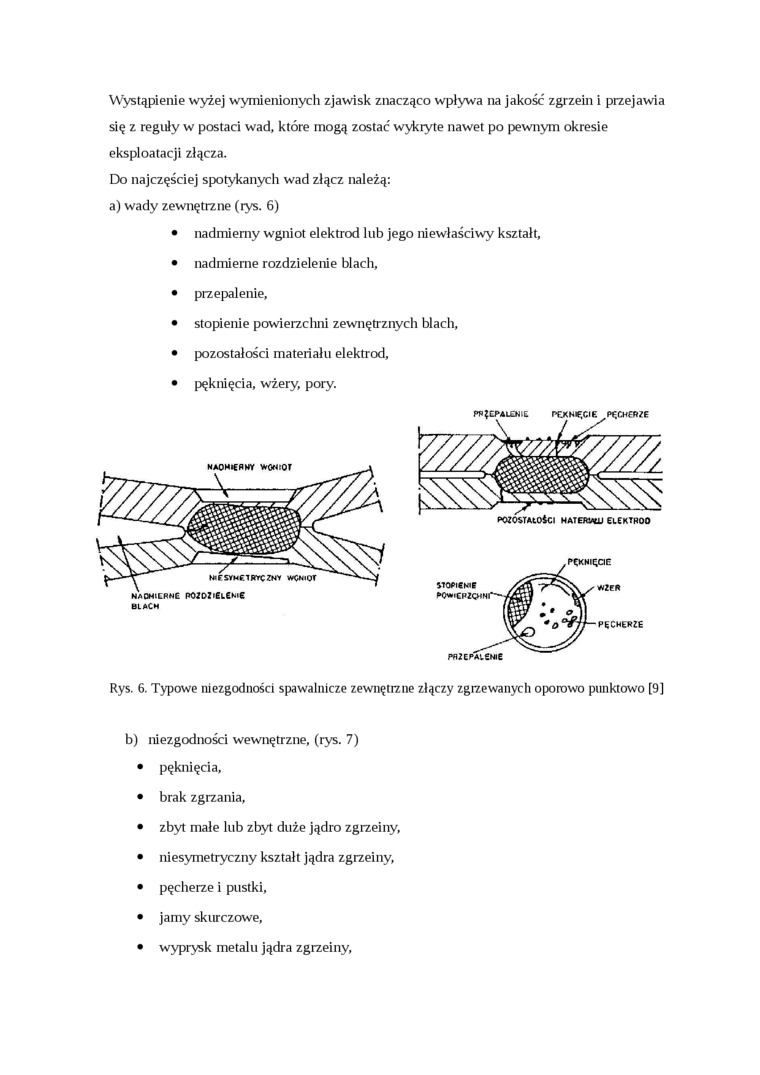

Wystąpienie wyżej wymienionych zjawisk znacząco wpływa na jakość zgrzein i przejawia się z reguły w postaci wad, które mogą zostać wykryte nawet po pewnym okresie eksploatacji złącza.

Do najczęściej spotykanych wad złącz należą: a) wady zewnętrzne (rys. 6)

•    nadmierny wgniot elektrod lub jego niewłaściwy kształt,

•    nadmierne rozdzielenie blach,

•    przepalenie,

•    stopienie powierzclini zewnętrznych blach,

•    pozostałości materiału elektrod,

•    pęknięcia, wżery, pory.

P«2EPA!.€Nie

Rys. 6. Typowe niezgodności spawalnicze zewnętrzne złączy zgrzewanych oporowo punktowo [9]

b) niezgodności wewnętrzne, (rys. 7)

•    pęknięcia,

•    brak zgrzania,

•    zbyt małe lub zbyt duże jądro zgrzeiny,

•    niesymetryczny kształt jądra zgrzeiny,

•    pęcherze i pustki,

•    jamy skurczowe,

•    wyprysk metalu jądra zgrzeiny,
