87181

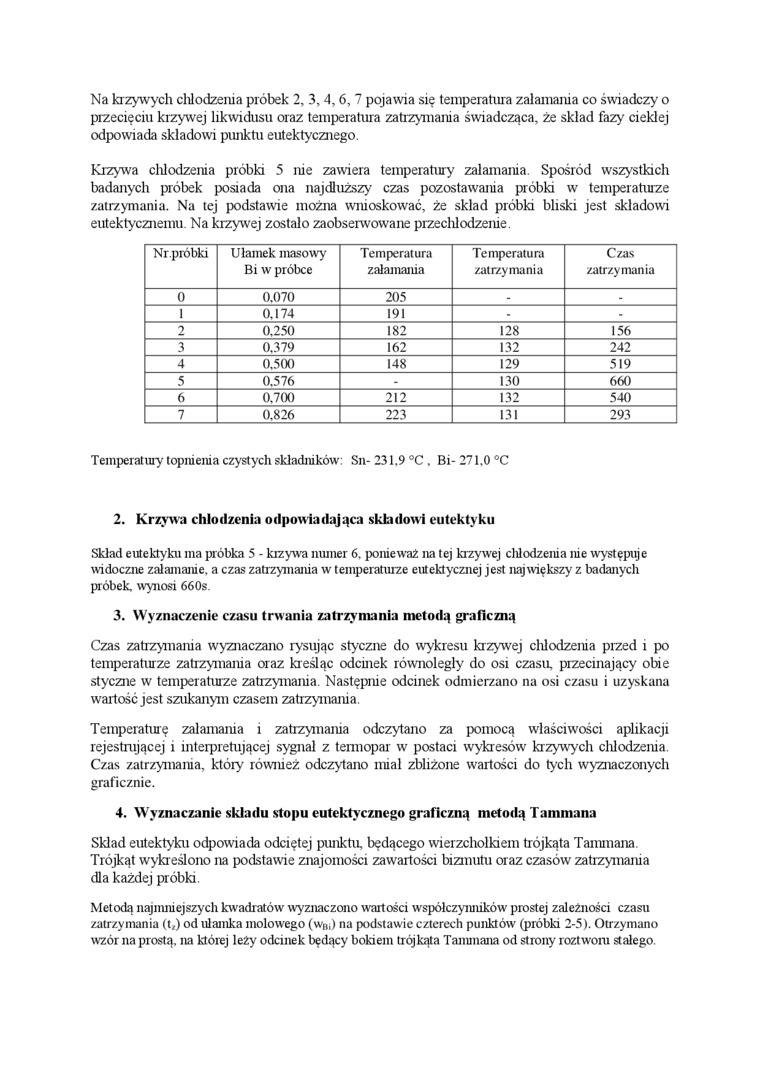

Na krzywych chłodzenia próbek 2, 3,4,6, 7 pojawia się temperatura załamania co świadczy o przecięciu krzywej likwidusu oraz temperatura zatrzymania świadcząca, że skład fazy ciekłej odpowiada składowi punktu eutektycznego.

Krzywa chłodzenia próbki 5 nie zawiera temperatury załamania. Spośród wszystkich badanych próbek posiada ona najdłuższy czas pozostawania próbki w temperaturze zatrzymania. Na tej podstawie można wnioskować, że skład próbki bliski jest składowi eutektycznemu. Na krzywej zostało zaobserwowane przeclilodzeme.

Nr.próbki	Ułamek masowy Bi w próbce	Temperatura załamania	Temperatura zatrzymania	Czas zatrzy mania
0	0.070	205	-	-
1	0.174	191	-	-
2	0,250	182	128	156
3	0.379	162	132	242
4	0,500	148	129	519
5	0.576	-	130	660
6	0,700	212	132	540
7	0,826	223	131	293

Temperatury topnienia czystych składników: Sn- 231.9 °C . Bi- 271.0 °C

2.    Krzywa chłodzenia odpowiadająca składowi eutektyku

Skład eutektyku ma próbka 5 - krzywa numer 6. ponieważ na tej krzywej chłodzenia nie występuje widoczne załamanie, a czas zatrzymania w temperaturze eutektycznej jest największy z badanych próbek, wynosi 660s.

3.    Wyznaczenie czasu trwania zatrzymania metodą graficzną

Czas zatrzymania wyznaczano rysując styczne do wykresu krzywej chłodzenia pized i po temperaturze zatrzymania oraz kreśląc odcinek równoległy do osi czasu, przecinający obie styczne w temperaturze zatrzymania. Następiue odcinek odmierzano na osi czasu i uzyskana wartość jest szukanym czasem zatrzymania.

Temperaturę załamania i zatrzymania odczytano za pomocą właściwości aplikacji rejestrującej i interpretującej sygnał z temiopar w postaci wykresów krzywych chłodzenia. Czas zatrzymania, który również odczytano miał zbliżone wartości do tych wyznaczonych graficznie.

4.    Wyznaczanie składu stopu eutektycznego graficzną metodą Tammana

Skład eutektyku odpowiada odciętej punktu, będącego wierzchołkiem trójkąta Tammana. Trójkąt wykreślono na podstawie znajomości zawartości bizmutu oraz czasów zatrzymania dla każdej próbki.

Metodą najmniejszych kwadratów' wyznaczono wartości w^rspółczyiuiików prostej zależności czasu zatrzymania (t,) od ułamka molowego (w_Bl) na podstawie czterech punktów' (próbki 2-5). Otrzymano wzór na prostą, na której leży odcinek będący bokiem trójkąta Tammana od strony roztworu stałego.
