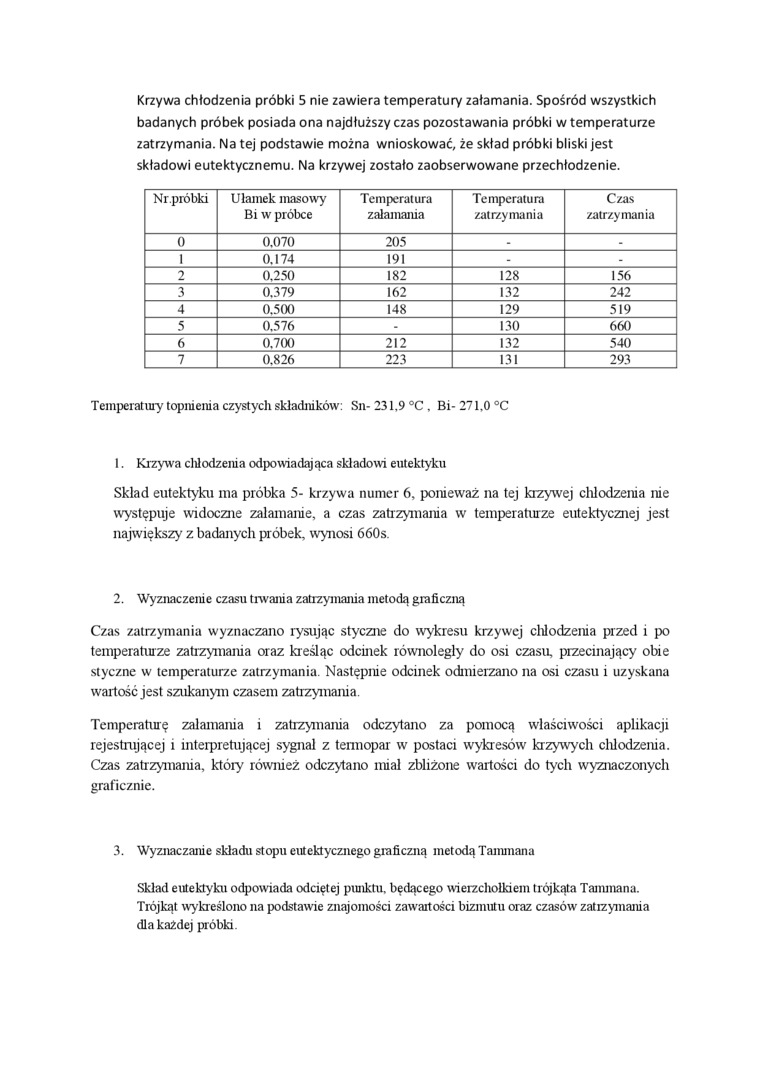

Krzywa chłodzenia próbki 5 nie zawiera temperatury załamania. Spośród wszystkich badanych próbek posiada ona najdłuższy czas pozostawania próbki w temperaturze zatrzymania. Na tej podstawie można wnioskować, że skład próbki bliski jest składowi eutektycznemu. Na krzywej zostało zaobserwowane przechłodzenie.

Nr.próbki	Ułamek masowy Bi w próbce	Temperatura załamania	Temperatura zatrzymania	Czas zatrzymania
0	0,070	205	-	-
1	0,174	191	-	-
2	0,250	182	128	156
3	0,379	162	132	242
4	0.500	148	129	519
5	0,576	-	130	660
6	0,700	212	132	540
7	0,826	223	131	293

Temperatury topnienia czystych składników: Sn- 231,9 °C, Bi- 271,0 °C

1. Krzywa clilodzeiua odpowiadająca składowi eutektyku

Skład eutektyku ma próbka 5- krzywa numer 6, ponieważ na tej krzywej chłodzenia nie występuje widoczne załamanie, a czas zatrzymania w temperaturze eutektycznej jest największy z badanych próbek, wynosi 660s.

2. Wyznaczenie czasu trwarua zatrzymania metodą graficzną

Czas zatrzymania wyznaczano rysując styczne do wykresu krzywej chłodzenia przed i po temperaturze zatrzymania oraz kreśląc odcinek równoległy do osi czasu, przecinający obie styczne w temperaturze zatrzymania. Następiue odcinek odmierzano na osi czasu i uzyskana wartość jest szukanym czasem zatrzymania.

Temperaturę załamania i zatrzymania odczytano za pomocą właściwości aplikacji rejestnijącej i interpretującej sygnał z tennopar w postaci wykresów krzywych clilodzenia. Czas zatrzymania, który również odczytano miał zbliżone wartości do tych wyznaczonych graficznie.

3. Wyznaczanie składu stopu euteklycznego graficzną metodą Tammanu

Skład eutektyku odpowiada odciętej punktu, będącego wierzchołkiem trójkąta Tammana. Trójkąt wykreślono na podstawie znajomości zawartości bizmutu oraz czasów zatrzymania dla każdej próbki.
