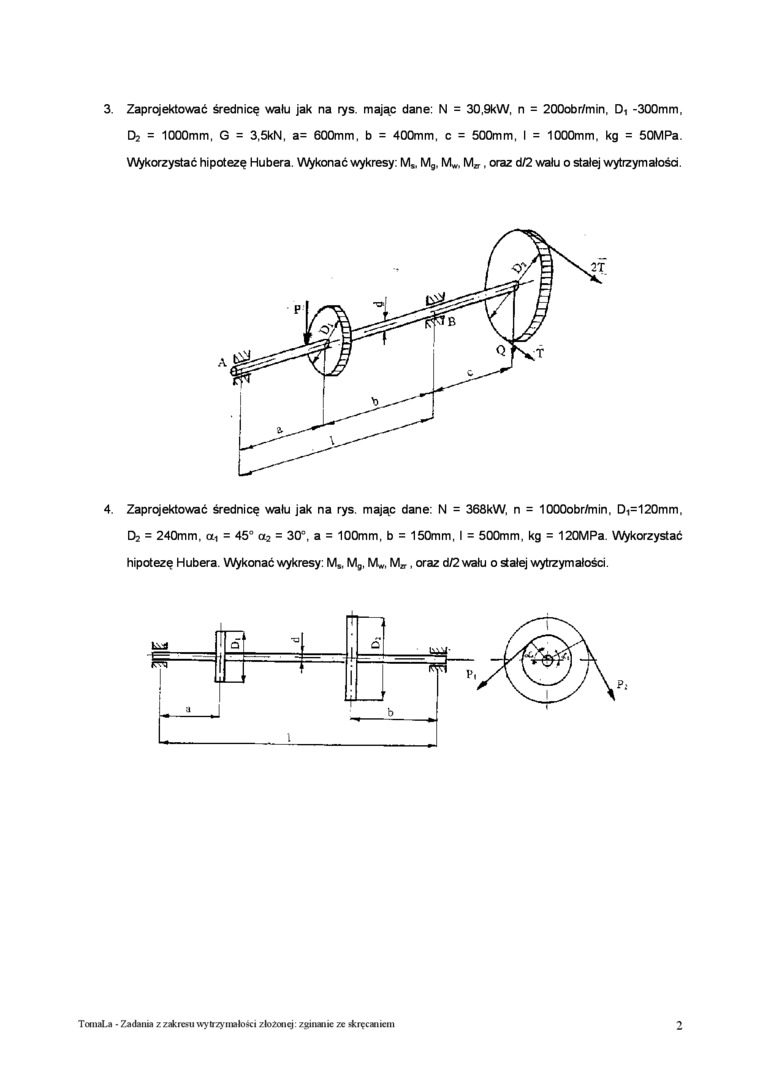

3. Zaprojektować średnicę wału jak na rys. mając dane: N = 30,9kW, n = 200obr/min, D, -300mm, □2 = 1000mm, G = 3,5kN, a= 600mm, b = 400mm, c = 500mm, I = lOOOmrn, kg = 5 OM Pa Wykorzystać hipotezę Hubera. Wykonać wykresy: M,. Mg. M*. M* , oraz d/2 wału o stałej wytrzymałości.

4. Zaprojektować średnicę wału jak na rys. mając dane: N = 368kW, n = 1000obr/min, Di=120mm. D2 = 240mm, ot = 45° a2 = 30°, a = 100mm, b = 150mm, I = 500mm, kg = 120MPa. Wykorzystać hipotezę Hubera. Wykonać wykresy: M,. Mg, M*. M„ , oraz d/2 wału o stałej wytrzymałości.

Tomal .a ■ Zadana z zakresu wytrzymałości złoZoncj: zginanie ze skręcaniem
