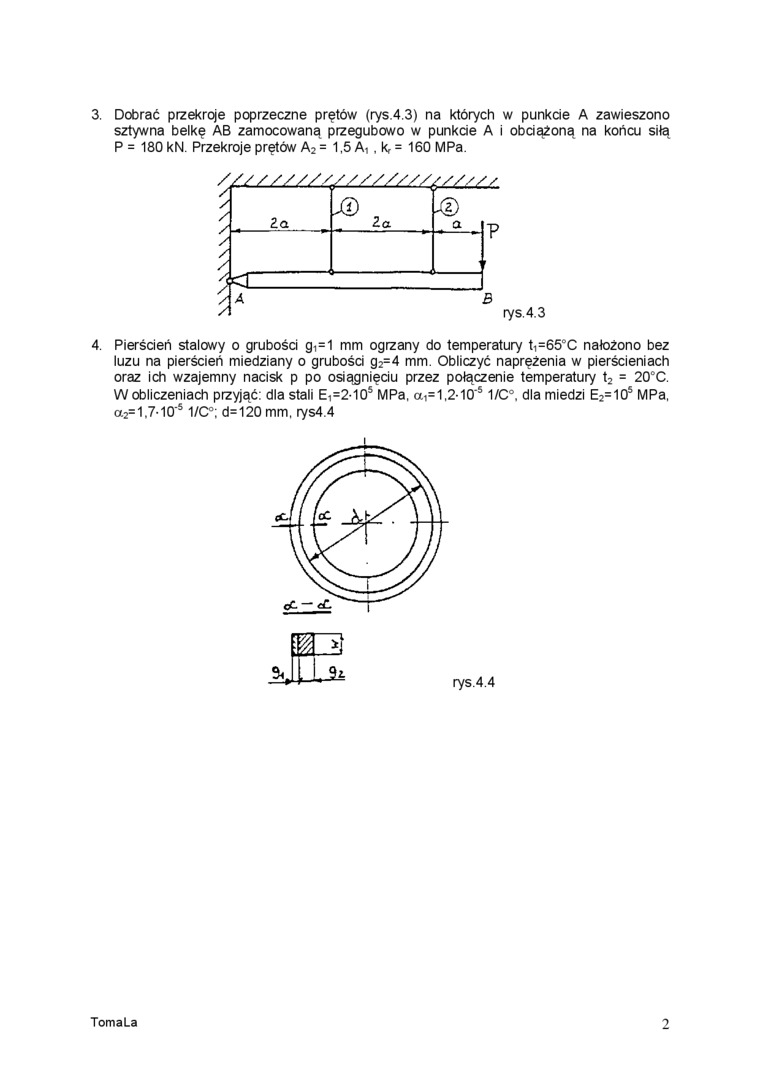

3. Dobrać przekroje poprzeczne prętów (rys.4.3) na których w punkcie A zawieszono sztywna belkę AB zamocowana przegubowo w punkcie A i obciążoną na końcu silą P = 180 kN. Przekroje prętów A2 = 1,5 A, , k, = 160 MPa.

luzu na pierścień miedziany o grubości g2=4 mm. Obliczyć naprężenia w pierścieniach oraz ich wzajemny nacisk p po osiągnięciu przez połączenie temperatury t2 = 20‘>C. W obliczeniach przyjąć: dla stali Ei=2-105 MPa. a,=1.2-lÓ’51/C°, dla miedzi E2=105 MPa. a2=1,7-10'5 1/0°: d=120 mm. rys4.4
