się strumienia powietrza nawiewanego pionowo w dół (w przypadku nagrzewania).

u

w.;/j im<\i', i mu mi.u >

m; iriQiiu.it;

i iw.Miriiu |

JilM.Mititttll

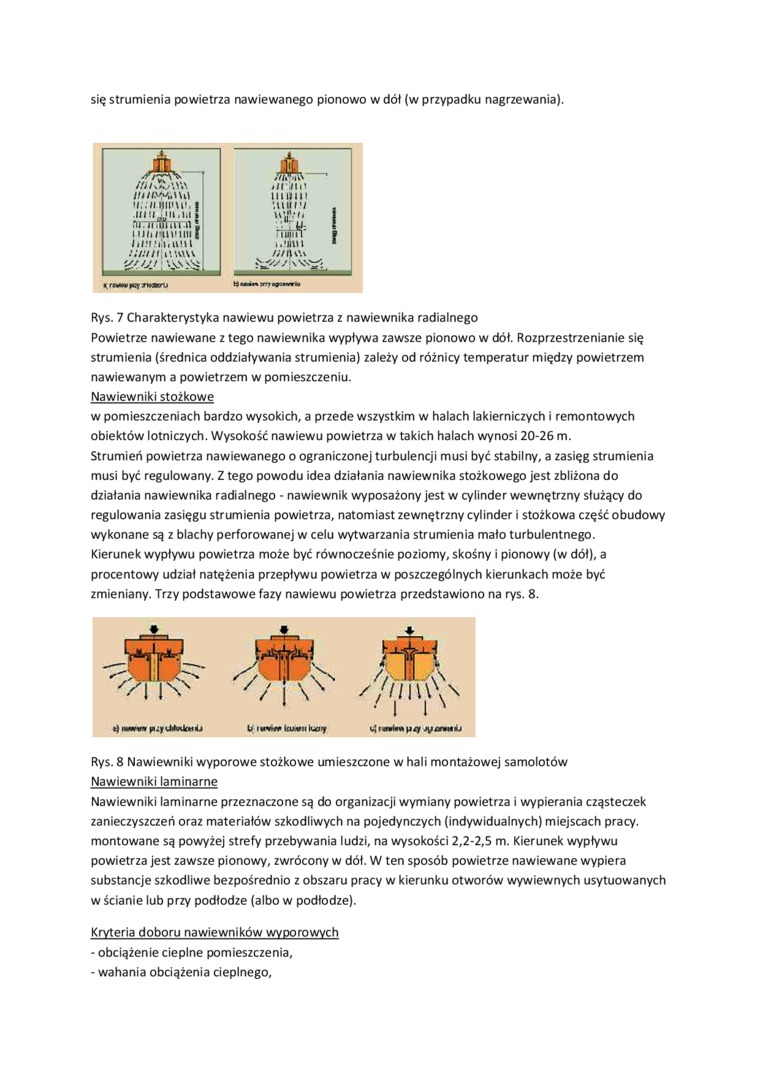

Rys. 7 Charakterystyka nawiewu powietrza z nawiewnika radialnego

Powietrze nawiewane z tego nawiewnika wypływa zawsze pionowo w dół. Rozprzestrzenianie się strumienia (średnica oddziaływania strumienia) zależy od różnicy temperatur między powietrzem nawiewanym a powietrzem w pomieszczeniu.

Nawiewniki stożkowe

w pomieszczeniach bardzo wysokich, a przede wszystkim w halach lakierniczych i remontowych obiektów lotniczych. Wysokość nawiewu powietrza w takich halach wynosi 20-26 m.

Strumień powietrza nawiewanego o ograniczonej turbulencji musi być stabilny, a zasięg strumienia musi być regulowany. Z tego powodu idea działania nawiewnika stożkowego jest zbliżona do działania nawiewnika radialnego - nawiewnik wyposażony jest w cylinder wewnętrzny służący do regulowania zasięgu strumienia powietrza, natomiast zewnętrzny cylinder i stożkowa część obudowy wykonane są z blachy perforowanej w celu wytwarzania strumienia mało turbulentnego.

Kierunek wypływu powietrza może być równocześnie poziomy, skośny i pionowy (w dół), a procentowy udział natężenia przepływu powietrza w poszczególnych kierunkach może być zmieniany. Trzy podstawowe fazy nawiewu powietrza przedstawiono na rys. 8.

t) MN* puyiMnkMii

O icuoiiiuiy

Rys. 8 Nawiewniki wyporowe stożkowe umieszczone w hali montażowej samolotów Nawiewniki laminarne

Nawiewniki laminarne przeznaczone są do organizacji wymiany powietrza i wypierania cząsteczek zanieczyszczeń oraz materiałów szkodliwych na pojedynczych (indywidualnych) miejscach pracy, montowane są powyżej strefy przebywania ludzi, na wysokości 2,2-2,5 m. Kierunek wypływu powietrza jest zawsze pionowy, zwrócony w dół. W ten sposób powietrze nawiewane wypiera substancje szkodliwe bezpośrednio z obszaru pracy w kierunku otworów wywiewnych usytuowanych w ścianie lub przy podłodze (albo w podłodze).

Kryteria doboru nawiewników wyporowych

-    obciążenie cieplne pomieszczenia,

-    wahania obciążenia cieplnego,
