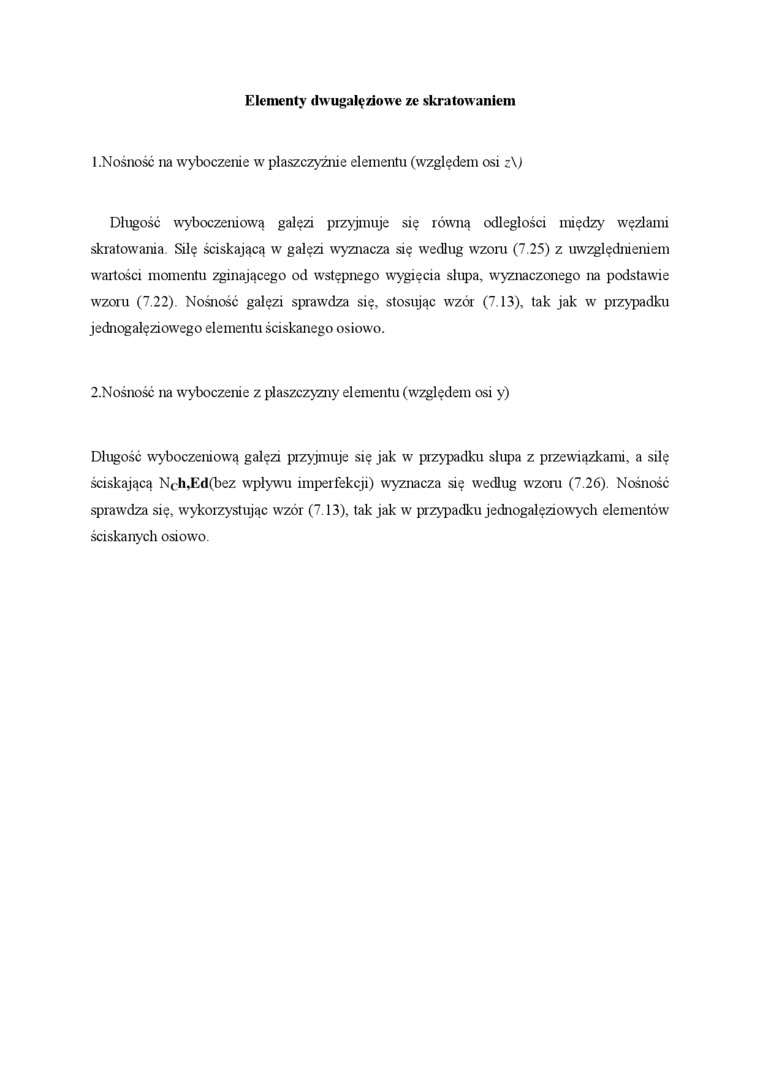

Elementy dwugalęziowe 7e ^kratowaniem

1 .Nośność na wyboczenie w płaszczyźnie elementu (względem osi z\)

Długość wyboczeniową gałęzi pizyjmuje się równą odległości między węzłami skratowania Silę ściskającą w gałęzi wyznacza się według wzoru (7.25) z uwzględnieniem wartości momentu zginającego od wstępnego wygięcia słupa, wyznaczonego na podstawie wzoru (7.22). Nośność gałęzi sprawdza się, stosując wzór (7.13), tak jak w przypadku jednogalęziowego elementu ściskanego osiowo.

2.Nośność na wyboczenie z płaszczyzny elementu (względem osi y)

Długość wyboczeniową gałęzi przyjmuje się jak w przypadku słupa z prze wiązkami, a silę ściskającą N_ch,Ed(bez wpływu imperfekcji) wyznacza się według wzoru (7.26). Nośność sprawdza się, wykorzystując wzór (7.13), tak jak w przypadku jednogalęziowych elementów ściskanych osiowo.
