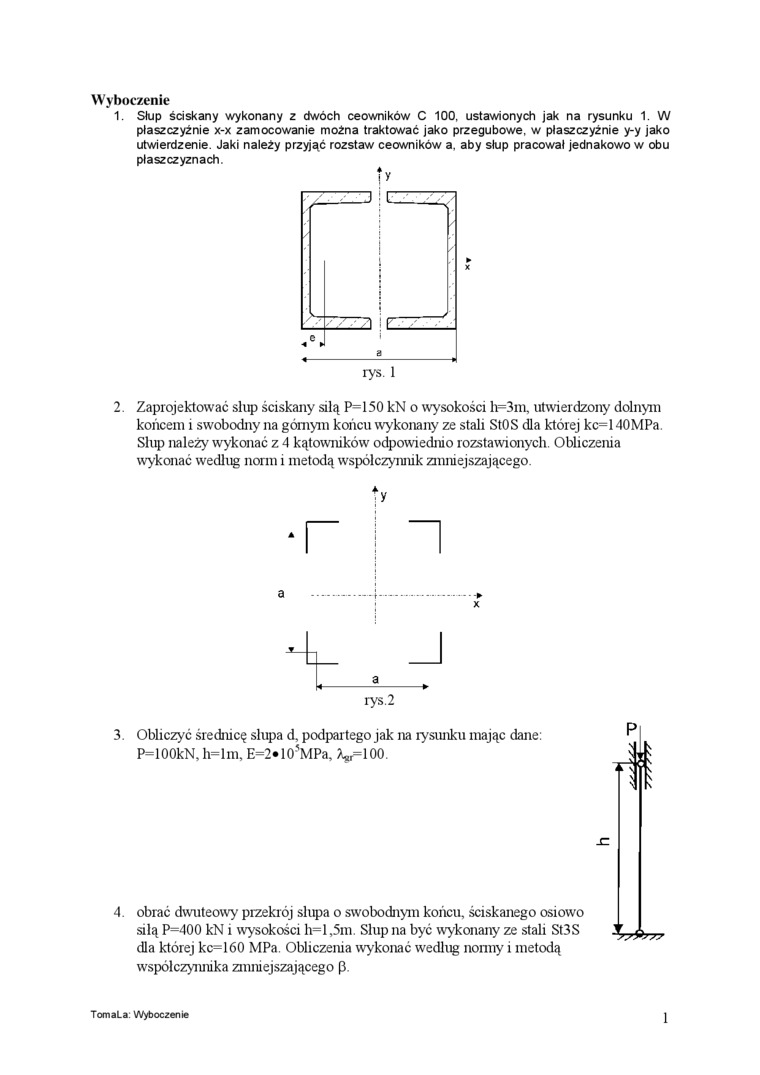

Wyboczenie

1. Słup ściskany wykonany z dwóch ceowników C 100, ustawionych jak na rysunku 1. W płaszczyźnie x-x zamocowanie można traktować jako przegubowe, w płaszczyźnie y-y jako utwierdzenie. Jaki należy przyjąć rozstaw ceowników a. aby słup pracował jednakowo w obu płaszczyznach.

Tm

i

;

ir~

rys. 1

2. Zaprojektować słup ściskany silą P=150 kN o wysokości h=3m, utwierdzony dolnym końcem i swobodny na górnym końcu wykonany ze stali StOS dla której kc=l 40MPa. Slup należy wykonać z 4 kątowników odpowiednio rozstawionych. Obliczenia wykonać według norm i metodą współczynnik zmniejszającego.


•r

4


1


3. Obliczyć średnicę słupa d, podpartego jak na rysunku mając dane: P=100kN, h=lm, E=2»105MPa, A*=100.

4. obrać dwuteowy przekrój słupa o swobodnym końcu, ściskanego osiowo silą P=400 kN i wysokości h=l,5m. Slup na być wykonany ze stali St3S dla której kc=160 MPa. Obliczenia wykonać według normy i metodą współczynnika zmniejszającego p.

TomaLa: Wyboczenie
