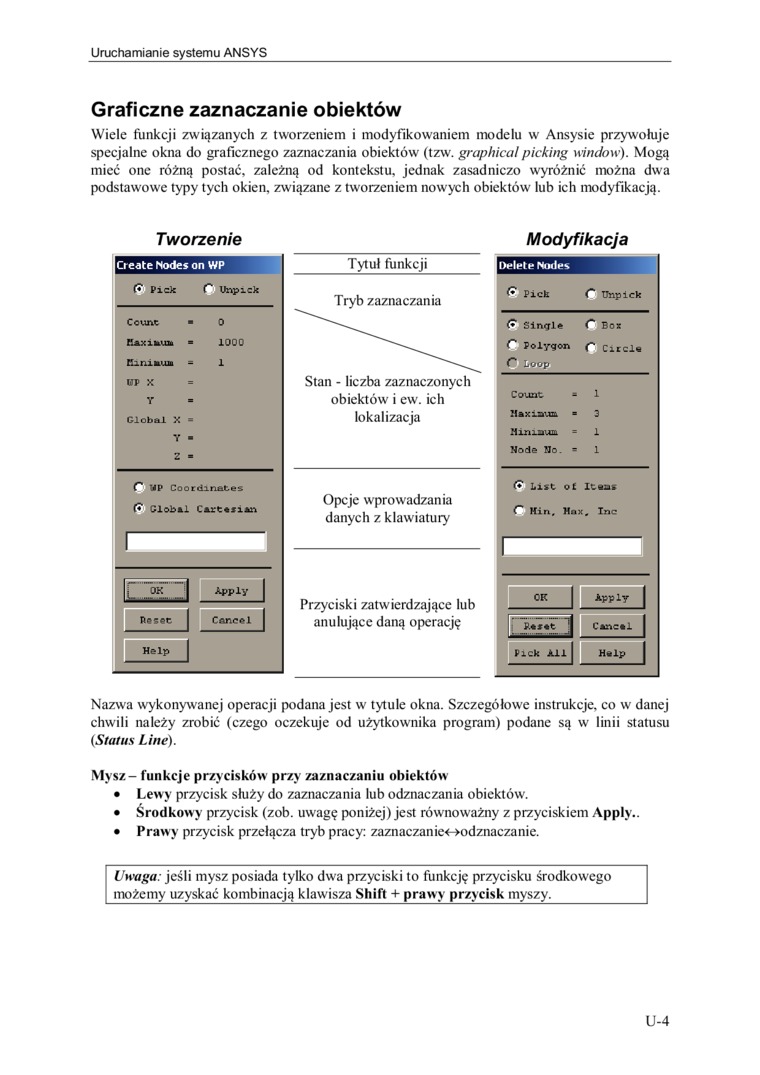

Uruchamianie systemu ANSYS

Graficzne zaznaczanie obiektów

Wiele funkcji związanych z tworzeniem i modyfikowaniem modelu w Ansysie przywołuje specjalne okna do graficznego zaznaczania obiektów (tzw. graphical picking windo w). Mogą mieć one różną postać, zależną od kontekstu, jednak zasadniczo wyróżnić można dwa podstawowe typy tych okien, związane z tworzeniem nowych obiektów lub ich modyfikacją.

Tworzenie


Modyfikacja


Przyciski zatwierdzające lub anulujące daną operację


Tytuł funkcji


Tryb zaznaczania

Stan - liczba zaznaczonych obiektów i ew. ich lokalizacja


Delete Nodes

-■

Picb

C Unpick

(* Single

C Box

C' Polygon

O Loop

C Citcls

Count a

1

Hiixiau& =

3

Umiana =

1

Modę Ho. «

1

f* List of łteas C' Kin, H«ix, Xnc


Opcje wprowadzania danych z klawiatury


I


OK

Apply |

j

Cencel |

Pick JL11

H®lp


Nazwa wykonywanej operacji podana jest w tytule okna. Szczegółowe instrukcje, co w danej chwili należy zrobić (czego oczekuje od użytkownika program) podane są w linii statusu (Status Linę).

Mysz- funkcje przycisków przy zaznaczaniu obiektów

•    Lewy przycisk służy do zaznaczania lub odznaczania obiektów.

•    Środkowy przycisk (zob. uwagę poniżej) jest rówmoważny z przyciskiem Apply..

•    Prawy przycisk przełącza tryb pracy: zaznaczanie<->odznaczanie.

Uwaga: jeśli mysz posiada tylko dwa przyciski to funkcję przycisku środkowego możemy uzyskać kombinacją klawisza Shift + prawy przycisk myszy._

U-4
