Wspornik - PSN

Wspornik - PSN

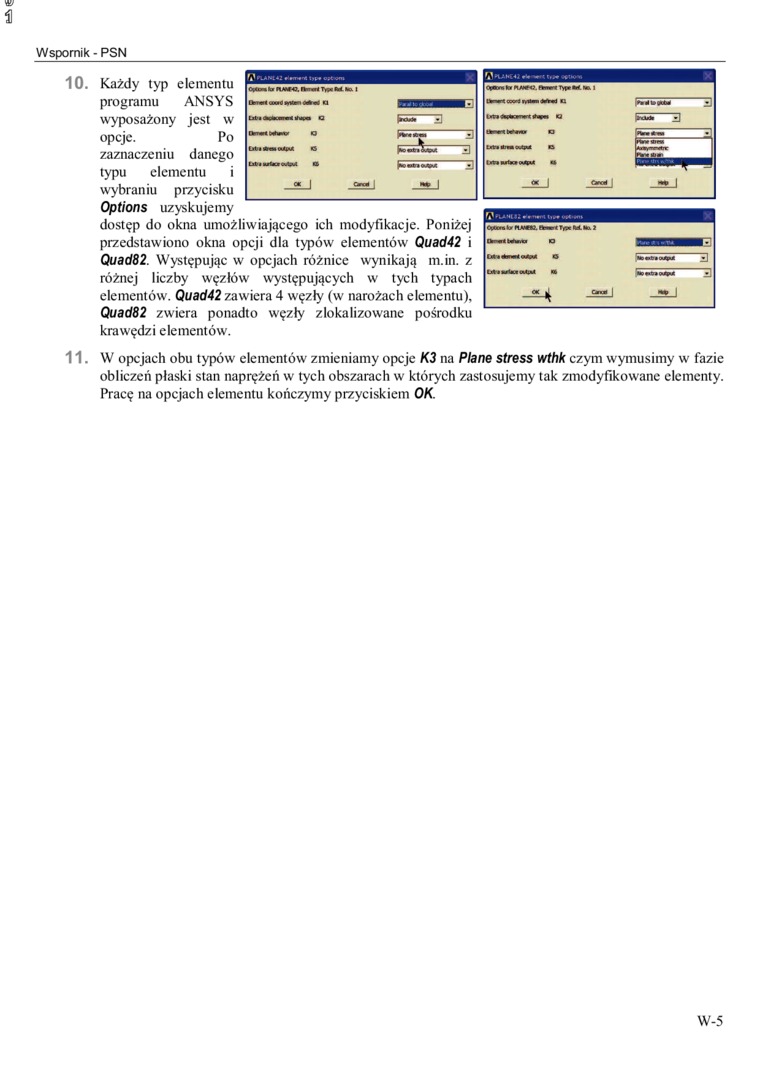

10. Każdy typ elementu programu ANSYS wyposażony jest w opcje.    Po

zaznaczeniu danego typu elementu i wybraniu przycisku Options uzyskujemy dostęp do okna umożliwiającego ich modyfikacje. Poniżej przedstawiono okna opcji dla typów elementów' Quad42 i Quad82. Występując w opcjach różnice wynikają m.in. z różnej liczby węzłów' występujących w tych typach elementów. Quad42 zawiera 4 węzły (w narożach elementu), Quad82 zwiera ponadto węzły zlokalizowane pośrodku krawędzi elementów.

11. W opcjach obu typów' elementów zmieniamy opcje K3 na Piane stress wthk czym wymusimy w fazie obliczeń płaski stan naprężeń w tych obszarach w których zastosujemy tak zmodyfikowane elementy. Pracę na opcjach elementu kończymy przyciskiem OK.

W-5
