Wspornik - PSN

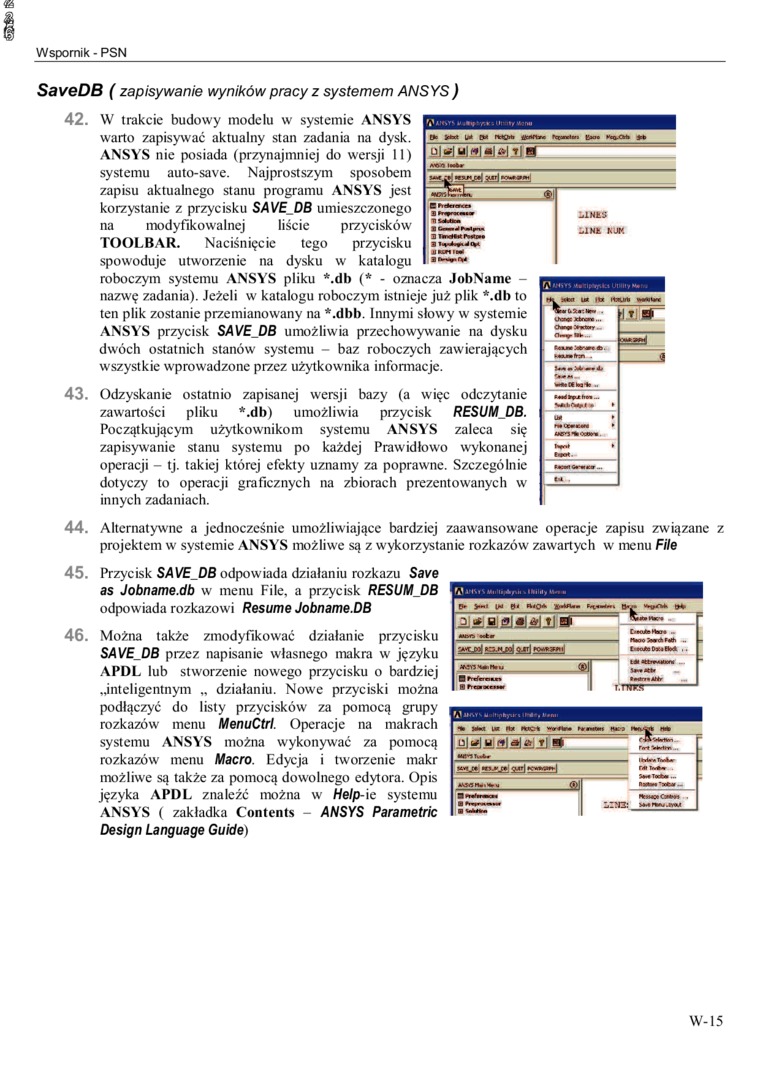

SaveDB ( zapisywanie wyników pracy z systemem ANSYS )

\jś CM r*<0rti tfeATtoc    Km


42.    W trakcie budowy modelu w systemie ANSYS warto zapisywać aktualny stan zadania na dysk.


J1MES -INK KUK

1 .

| m im m rtaiM <m«im

Oo>«

Oaa«i Motor

ut-

_i

wtoHIn* ..

■atrjm...

IM

ca


ANSYS nie posiada (przynajmniej do wersji II) systemu auto-save. Najprostszym sposobem zapisu aktualnego stanu programu ANSYS jest korzystanie z przycisku SAVE_DB umieszczonego na modyfikowalnej liście przycisków TOOLBAR. Naciśnięcie tego przycisku spowoduje utworzenie na dysku w katalogu roboczym systemu ANSYS pliku *.db (* - oznacza JobName -nazwę zadania). Jeżeli w katalogu roboczym istnieje już plik *.db to ten plik zostanie przemianowany na *.dbb. Innymi słowy w systemie ANSYS przycisk SAVE_DB umożliwia przechowywanie na dysku dwóch ostatnich stanów systemu - baz roboczych zawierających wszystkie wprowadzone przez użytkownika informacje.

43.    Odzyskanie ostatnio zapisanej wersji bazy (a więc odczytanie zawartości pliku *.db) umożliwia przycisk RESUM_DB.

Początkującym użytkownikom systemu ANSYS zaleca się zapisywanie stanu systemu po każdej Prawidłowo wykonanej operacji - tj. takiej której efekty uznamy za poprawne. Szczególnie dotyczy to operacji graficznych na zbiorach prezentowanych w innych zadaniach.

44.    Alternatywne a jednocześnie umożliwiające bardziej zaawansowane operacje zapisu związane z projektem w systemie ANSYS możliwe są z wykorzystanie rozkazów zawartych w menu File

45.

46.


. l*ISl

fW >mI 1*1 pl

9+

2il*MiSJU4dUBf

MBA mCm

UubHn

Qjcr| KMW»||

_<S>] j

IMnlHr



Przycisk SAVE_DB odpowiada działaniu rozkazu Save as Jobname.db w menu File, a przycisk RESUM_DB odpowiada rozkazowi Resume Jobname.DB

Można także zmodyfikować działanie przycisku SAVE_DB przez napisanie własnego makra w języku APDL lub stworzenie nowego przycisku o bardziej „inteligentnym „ działaniu. Nowe przyciski można podłączyć do listy przycisków za pomocą grupy rozkazów menu MenuCtrl. Operacje na makrach systemu ANSYS można wykonywać za pomocą rozkazów menu Macro. Edycja i tworzenie makr możliwe są także za pomocą dowolnego edytora. Opis języka APDL znaleźć można w Help-ie systemu ANSYS ( zakładka Contents ANSYS Parametric Design Language Guide)

W-15
