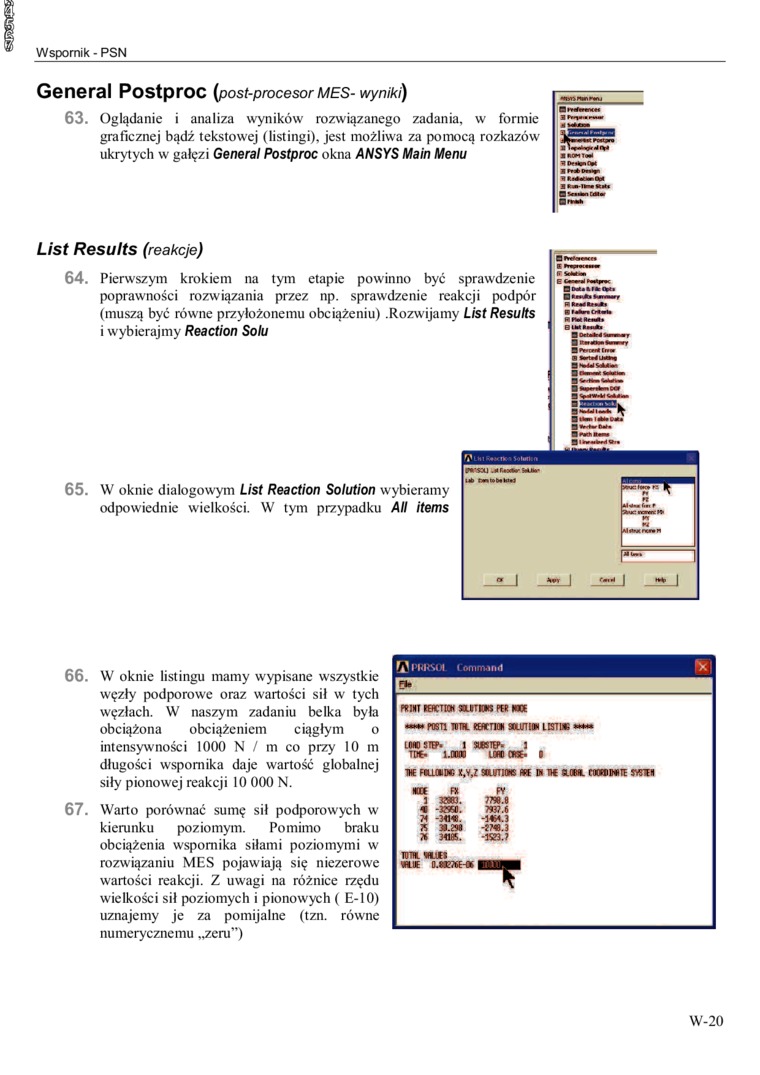

Wspornik - PSN

General Postproc (post-procesor MES-wyniki)

63. Oglądanie i analiza wyników rozwiązanego zadania, w formie graficznej bądź tekstowej (listingi), jest możliwa za pomocą rozkazów ukrytych w gałęzi General Postproc okna ANSYS Main Menu

List Results (reakcje)

64. Pierwszym krokiem na tym etapie powinno być sprawdzenie poprawności rozwiązania przez np. sprawdzenie reakcji podpór (muszą być równe przyłożonemu obciążeniu) .Rozwijamy List Results i wybierajmy Reaction Solu

SI

J CM |

65. W oknie dialogowym List Reaction Solution wybieramy odpowiednie wielkości. W tym przypadku Ali items

66.    W oknie listingu mamy wypisane wszystkie węzły podporowe oraz wartości sił w tych węzłach. W naszym zadaniu belka była obciążona obciążeniem ciągłym o intensywności 1000 N / m co przy 10 m długości wspornika daje wartość globalnej siły pionowej reakcji 10 000 N.

67.    Warto porównać sumę sił podporowych w kierunku poziomym. Pomimo braku obciążenia wspornika siłami poziomymi w rozwiązaniu MES pojawiają się niezerowe wartości reakcji. Z uwagi na różnice rzędu wielkości sił poziomych i pionowych ( E-10) uznajemy je za pomijalne (tzn. równe numerycznemu „zeru”)

[Ć PRRSOI (omm.ind

PSI*! KflCTICN SOLOriWS Ptfi POCĘ

•>*** ran wth. wen# ®um» lestub

THE FU# DC X,Y,Z SCI OT 196 M KM O.OML tOCKBMlE SW18

LMO STEP* TDt* 1

1 SIBSTB*. J % LOT WSE-

*a fx	Pf
1 32983.	7798.8
* -3858.	7937.6
79 -3««.	-T«V3
X 31.2#	-2798.3
» we,.	-1S23.7
TO TH. WUII

WLUE O.N??6E-«

W-20
