Wspornik - PSN

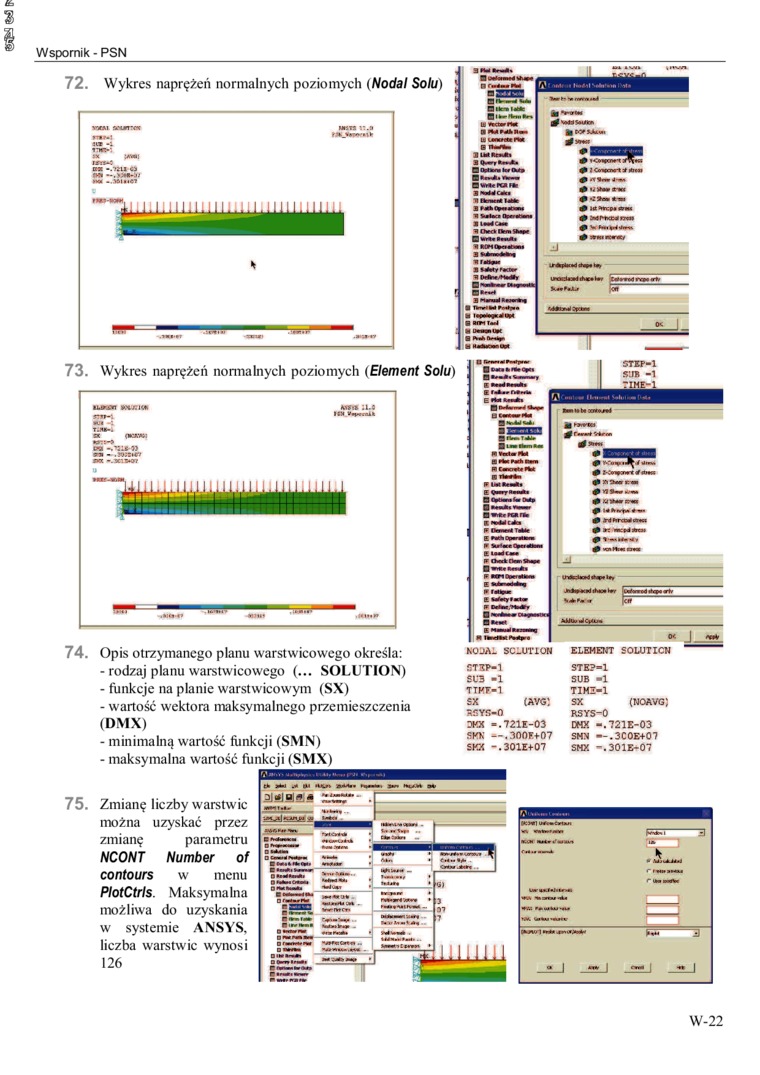

72. Wykres naprężeń normalnych poziomych (Nodal Solu)

73. Wykres naprężeń normalnych poziomych (Element Solu)

74. Opis otrzymanego planu warstwicowego określa:

-    rodzaj planu warstwicowego (... SOLUTION)

-    funkcje na planie warstwicowym (SX)

-    wartość wektora maksymalnego przemieszczenia (DMX)

-    minimalną wartość funkcji (SMN)

-    maksymalna wartość funkcji (SMX)

STW-l SUS -1 TTKF-1

sx    (avg:

SSYS-0

*.7211-03 SKK —.3001+07 SKX -.301E+07

STBP-1 SUB -1 TIMZ-1

sx (noavg;

RSYS-0

DMX -.721E-03 SHN —.3C0B+07 SMX 301E-07

75.

Zmianę liczby warstwie można uzyskać przez zmianę parametru NCONT Number of contours w menu PlotCtrls. Maksymalna możliwa do uzyskania w systemie ANSYS, liczba warstwie wynosi 126

W-22
