Wspornik - PSN

50.

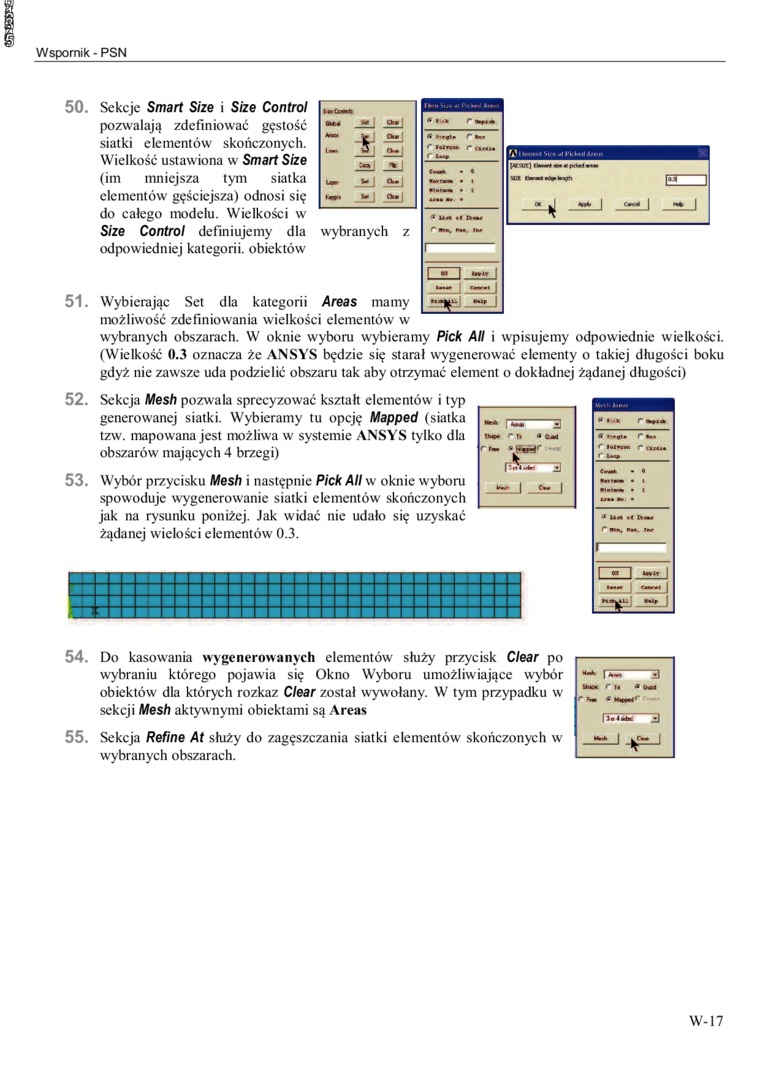

Sekcje Smart Size i Size Control

pozwalają zdefiniować gęstość siatki elementów skończonych.

Wielkość ustawiona w Smart Size (im mniejsza tym siatka elementów gęściejsza) odnosi się do całego modelu. Wielkości w Size Control definiujemy dla wybranych z odpowiedniej kategorii, obiektów

z

51.

i*J

_o-j

J=j _*J

j-j _ą-J

Wybierając Set dla kategorii Areas mamy możliwość zdefiniowania wielkości elementów w wybranych obszarach. W oknie wyboru wybieramy Pick Ali i wpisujemy odpowiednie wielkości. (Wielkość 0.3 oznacza że ANSYS będzie się starał wygenerować elementy o takiej długości boku gdyż nie zawsze uda podzielić obszaru tak aby otrzymać element o dokładnej żądanej długości)

52.    Sekcja Mesh pozwala sprecyzować kształt elementów i typ generowanej siatki. Wybieramy tu opcję Mapped (siatka tzw. mapowana jest możliwa w systemie ANSYS tylko dla obszarów mających 4 brzegi)

53.    Wybór przycisku Mesh i następnie Pick Ali w oknie wyboru spowoduje wygenerowanie siatki elementów skończonych jak na rysunku poniżej. Jak widać nie udało się uzyskać żądanej wielości elementów 0.3.

54.

55.

Do kasowania wygenerowanych elementów służy przycisk Clear po wybraniu którego pojawia się Okno Wyboru umożliwiające wybór obiektów dla których rozkaz Clear został wywołany. W tym przypadku w sekcji Mesh aktywnymi obiektami są Areas

Sekcja Refine At służy do zagęszczania siatki elementów skończonych w wybranych obszarach.

W-17
