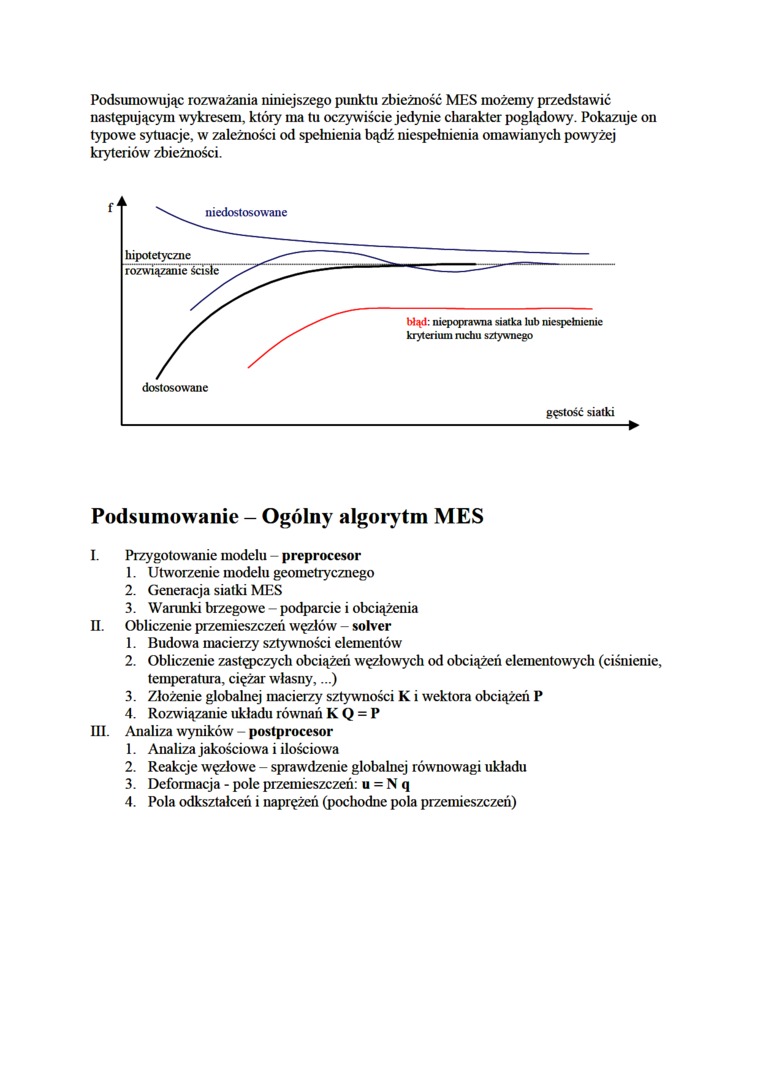

Podsumowując rozważania niniejszego punkUi zbieżność MES możemy przedstawić następującym wykresem, który ma tu oczywiście jedynie charakter poglądowy. Pokazuje on typowe sytuacje, w zależności od spełnienia bądź niespełnienia omawianych powyżej kryteriów zbieżności.
I. Przygotowanie modelu - preprocesor
1. Utworzenie modelu geometrycznego
2. Generacja siatki MES
3. Warunki brzegowe podparcie i obciążenia n. Obliczenie przemieszczeń węzłów - solver
1. Budowa macierzy sztywności elementów
2. Obliczenie zastępczych obciążeń węzłowych od obciążeń elementowych (ciśnienie, temperahira, ciężar własny,...)
3. Złożenie globalnej macierzy sztywności K i wektora obciążeń P
4. Rozwiązanie układu równań KQ = P III. Analiza wyników - postprocesor
1. Analiza jakościowa i ilościowa
2. Reakcje węzłowe - sprawdzenie globalnej równowagi układu
3. Deformacja - pole przemieszczeń: u = N q
4. Pola odkształceń i naprężeń (pochodne pola przemieszczeń)
