89843

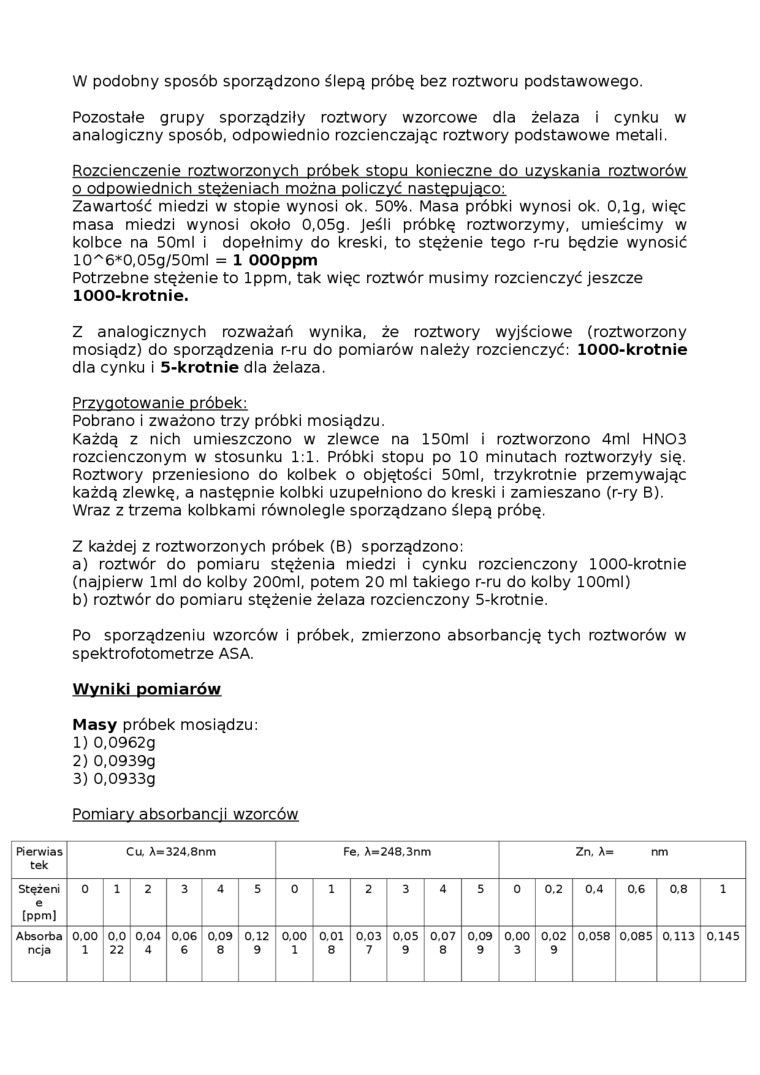

W podobny sposób sporządzono ślepą próbą bez roztworu podstawowego.

Pozostałe grupy sporządziły roztwory wzorcowe dla żelaza i cynku w analogiczny sposób, odpowiednio rozcieńczając roztwory podstawowe metali.

Rozcieńczenie roztworzonych próbek stopu konieczne do uzyskania roztworów o odpowiednich stężeniach można policzyć następująco:

Zawartość miedzi w stopie wynosi ok. 50%. Masa próbki wynosi ok. 0,lg, więc masa miedzi wynosi około 0,05g. Jeśli próbką roztworzymy, umieścimy w kolbce na 50ml i dopełnimy do kreski, to stążenie tego r-ru bądzie wynosić 10^6*0,05g/50ml = 1 OOOppm

Potrzebne stążenie to lppm, tak wiąc roztwór musimy rozcieńczyć jeszcze 1000-krotnie.

Z analogicznych rozważań wynika, że roztwory wyjściowe (roztworzony mosiądz) do sporządzenia r-ru do pomiarów należy rozcieńczyć: 1000-krotnie dla cynku i 5-krotnie dla żelaza.

Przygotowanie próbek:

Pobrano i zważono trzy próbki mosiądzu.

Każdą z nich umieszczono w zlewce na 150ml i roztworzono 4ml HN03 rozcieńczonym w stosunku 1:1. Próbki stopu po 10 minutach roztworzyły sią. Roztwory przeniesiono do kolbek o objątości 50ml, trzykrotnie przemywając każdą zlewką, a nastąpnie kolbki uzupełniono do kreski i zamieszano (r-ry B). Wraz z trzema kolbkami równolegle sporządzano ślepą próbą.

Z każdej z roztworzonych próbek (B) sporządzono:

a)    roztwór do pomiaru stążenia miedzi i cynku rozcieńczony 1000-krotnie (najpierw lml do kolby 200ml, potem 20 ml takiego r-ru do kolby lOOml)

b)    roztwór do pomiaru stążenie żelaza rozcieńczony 5-krotnie.

Po sporządzeniu wzorców i próbek, zmierzono absorbancją tych roztworów w spektrofotometrze ASA.

Wyniki pomiarów

Masy próbek mosiądzu:

1)    0,0962g

2)    0,0939g

3)    0,0933g

Pomiary absorbancii wzorców

Pierwias tek	Ca A= 324,8nm						Fe. A=248,3nm						Zn, A= nm
Stężeni e (ppm)	0	1	2	3	4	5	0	1	2	3	4	5	0	0.2	0.4	0,6	0.8	1
Absorba ncja	0,00 1	0.0 22	0.04 4	0.06 6	0.09 8	0.12 9	0.00 1	0.01 8	0,03 7	0.05 9	0.07 8	0.09 9	0,00 3	0,02 9	0,058	0.085	0.113	0.145
