Płatwie z kształtowników giętych na zimno z cienkich blach najczęściej inają przekroje klas 3. lub 4. W takich ustrojach siły wewnętrzne należy wyznaczać w sprężystym zakresie wytężenia materiału platwi (według analizy sprężystej). Do określenia momentów zginających w platwiach o schematach belek ciągłych wykorzystuje się wówczas np. tablice Winklera [151.

Na terenach szkód górniczych, ze względu na nierównomierne osiadanie podpór, zaleca się projektować płatwie jednoprzęsłowe bądź ciągle z przegubami o schemacie jak na rys. 4.3g. Trzeba jednak zaznaczyć, iż takie ustroje, zwłaszcza przy małym ciężarze własnym, są zbyt wiotkie. Z tych też względów płatwie z przegubami należy stosować tylko w uzasadnionych przypadkach.

Jeśli płatwie stanowią elementy konstrukcji tężników, to występują w ruch ściskające siły osiowe N. Zaleca się, aby smuklość A takich ściskanych platwi nie przekraczała 250.

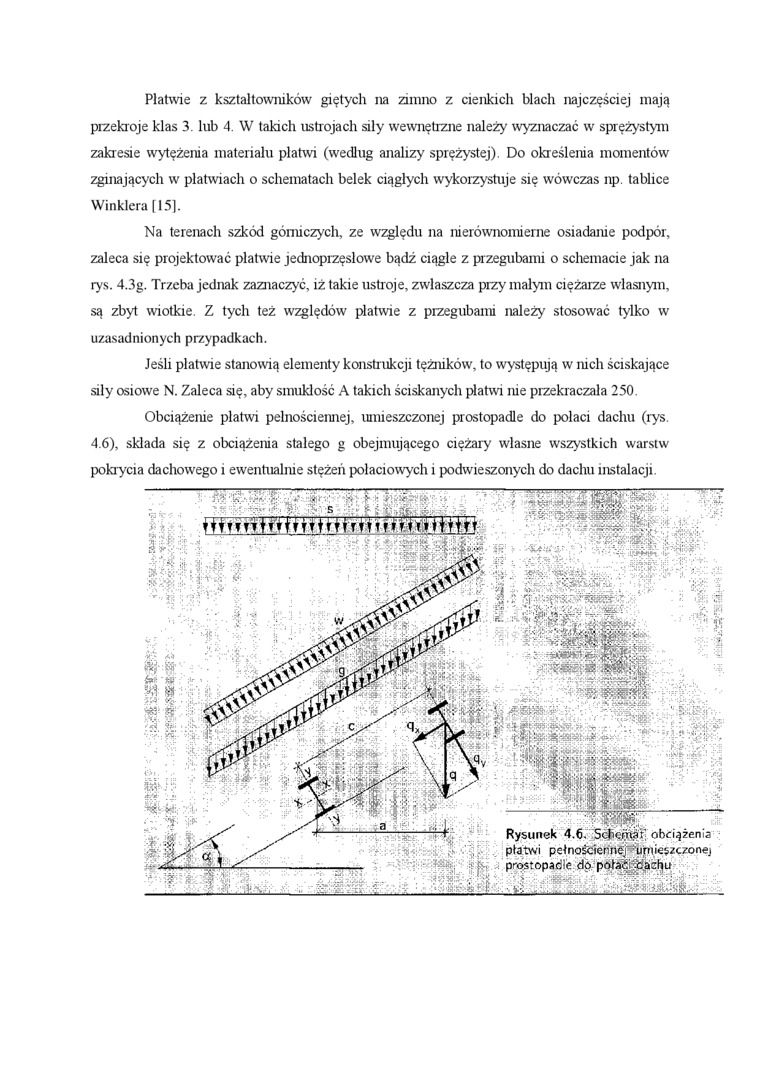

Obciążenie platwi pelnościennej, umieszczonej prostopadle do połaci dachu (rys. 4.6), składa się z obciążenia stałego g obejmującego ciężary własne wszystkich warstw pokrycia dachowego i ewentualnie stężeń połaciowych i podwieszonych do dachu instalacji.

':y<v' >v: f >: S

imnnaniimmim;

•V .

		-i- j • i

—;-    prostopadle do poU: cachu

____i_I_•    •- :____
