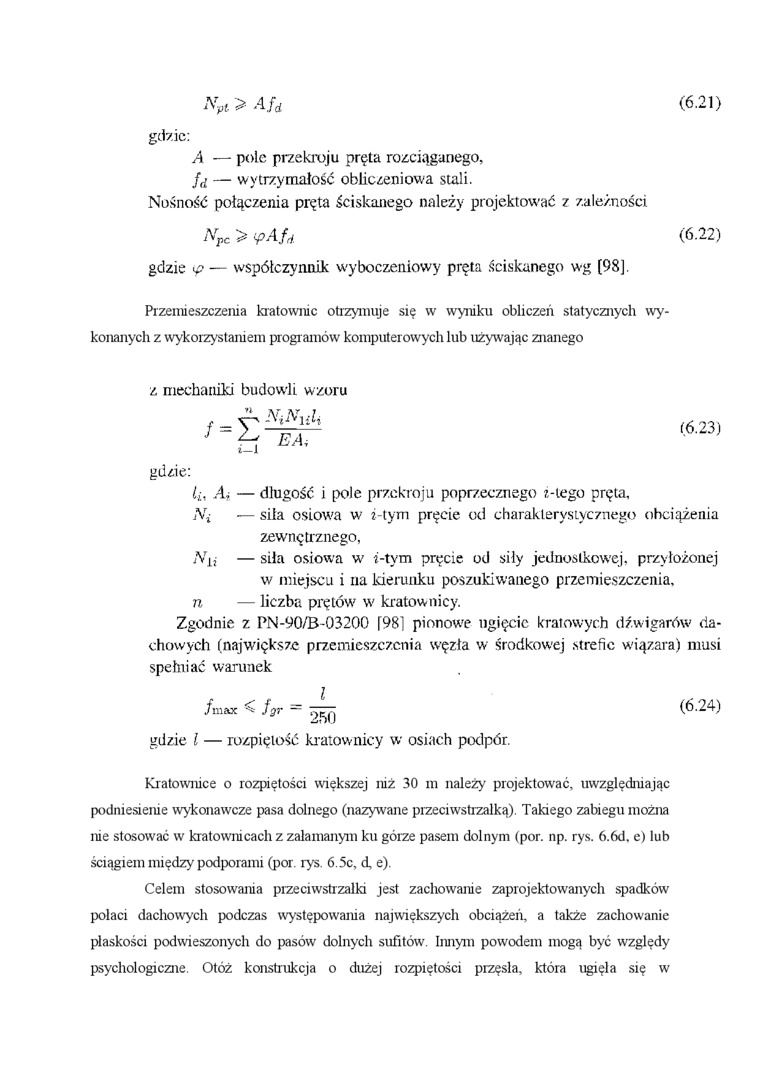

(6.21)


ATvi > Afd

gdzie:

A — pole przekroju pręta rozciąganego, /rf — wytrzymałość obliczeniowa stali.

(6.22)


Nośność połączenia pręta ściskanego należy projektować z zależności ‘\c > V-Afd

gdzie y? — współczynnik wyboczeniowy pręta ściskanego wg (98],

Przemieszczenia kratownic otrzymuje się w wyniku obliczeń statycznych wykonanych z wykorzystaniem programów komputerowych lub używając znanego

z mechaniki budowli wzoru


(6.23)

gdzie:


ii, Ai — długość i pole przekroju poprzecznego z-tego pręta.

Ni — siła osiowa w i-tym pręcie od charakterystycznego obciążenia zewnętrznego,

Nu — siła osiowa w i-tym pręcie od siły jednostkowej, przyłożonej w miejscu i na kierunku poszukiwanego przemieszczenia, n — liczba prętów' w kratownicy.

Zgodnie z PN-90/B-03200 [981 pionowe ugięcie kratowych dźwigarów dachowych (największe przemieszczenia węzła w środkowej strefie wiązara) musi spełniać warunek


(6.24)

gdzie l — rozpiętość kratownicy w osiach podpór.

Kratownice o rozpiętości Miększej niż 30 m należy projektować, uwzględniając podniesienie wykonawcze pasa dolnego (nazywane przeciwstrzalką). Takiego zabiegu można nie stosować w kratownicach z załamanym ku gótze pasem dolnym (por. np. rys. 6.6d, e) lub ściągiem między podporami (por. rys. 6.5c, d, e).

Celem stosowania przeciwstrzalki jest zachowanie zaprojektowanych spadków połaci dachowych podczas występowania największych obciążeń, a także zachowanie plaskości podwieszonych do pasów dolnych sufitów. Innym powodem mogą być względy psychologiczne. Otóż konstrukcja o dużej rozpiętości przęsła, która ugięła się w
