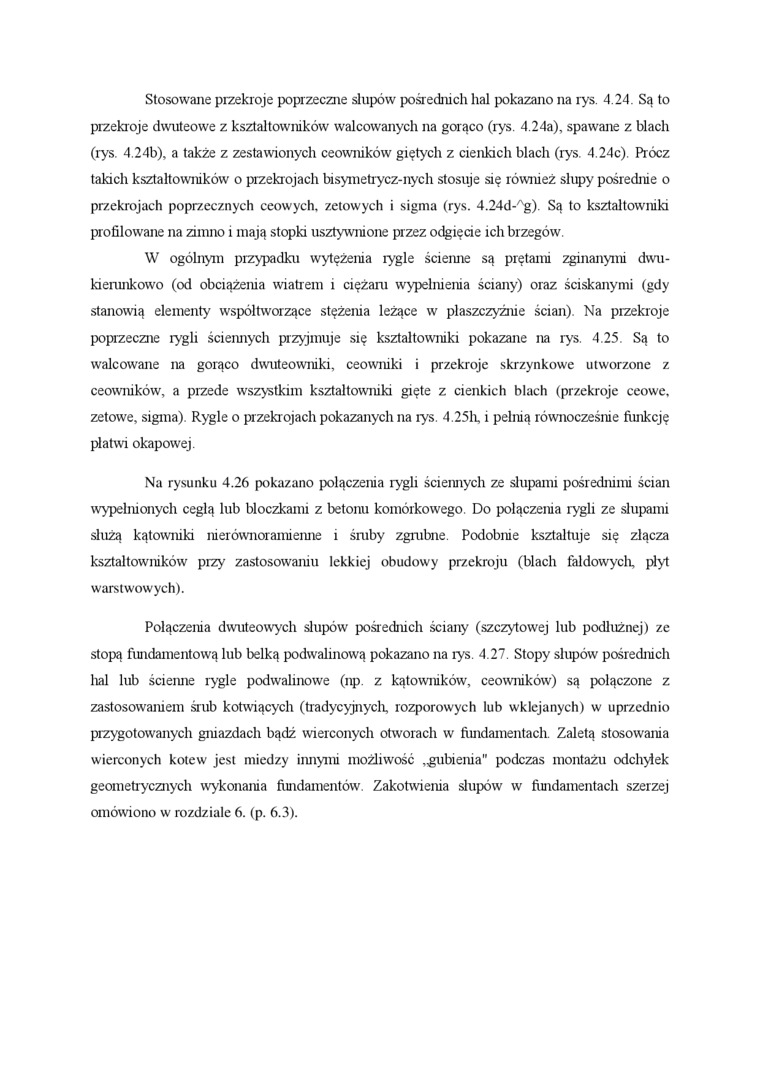

Stosowane przekroje poprzeczne slupów pośrednich hal pokazano na rys. 4.24. Są to przekroje dwuteowe z kształtowników walcowanych na gorąco (rys. 4.24a), spawane z blach (rys. 4.24b), a także z zestawionych ceowników giętych z cienkich blach (rys. 4.24c). Prócz takich kształtowników o przekrojach bisymetrycz-nych stosuje się również slupy pośrednie o przekrojach poprzecznych ceowych, żelowych i sigma (rys. 4,24d- g). Są to kształtowniki profilowane na zimno i mają stopki usztywnione przez odgięcie ich brzegów

W ogólnym przypadku wytężenia tygle ściernie są prętami zginanymi dwukierunkowo (od obciążenia wiatrem i ciężaru wypełnienia ściany) oraz ściskanymi (gdy stanowią elementy współtworzące stężenia leżące w płaszczyźnie ścian). Na przekroje poprzeczne rygli ściennych przyjmuje się kształtowniki pokazane na rys. 4.25 Są to walcowane na gorąco dwuteowniki, ceowniki i przekroje skrzynkowe utworzone z ceowników, a przede wszystkim kształtowniki gięte z cienkich blach (przekroje ceowe. zetowe, sigma) Rygle o przekrojach pokazanych na rys. 4.25h, i pełnią równocześnie funkcję platwi okapowej.

Na rysunku 4.26 pokazano połączenia rygli ściennych ze slupami pośrednimi ścian wypełnionych cegłą lub bloczkami z betonu komórkowego Do połączenia rygli ze slupami służą kątowniki nierównoramienne i śruby zgntbne. Podobnie kształtuje się złącza kształtowników' przy zastosowaniu lekkiej obudowy przekroju (blach fałdowych, płyt warstwowych).

Połączenia dwuteowych slupów poślednich ściany (szczytowej lub podłużnej) ze stopą fundamentową lub belką podwalinową pokazano na rys 4 27. Stopy slupów pośrednich hal lub ścienne rygle podwalinowe (np z kątowników, ceowników) są połączone z zastosow'aniem śrub kotwiących (tradycyjnych, rozporowych lub wklejanych) w uprzednio przygotowanych gniazdach bądź wierconych otworach w fundamentach Zaletą stosowania wierconych kotew jest miedzy innymi możliwość .gubienia'' podczas montażu odchyłek geometrycznych wykonania fundamentów'. Zakotwienia slupów' w fundamentach szerzej omówiono w rozdziale 6. (p. 6.3).
