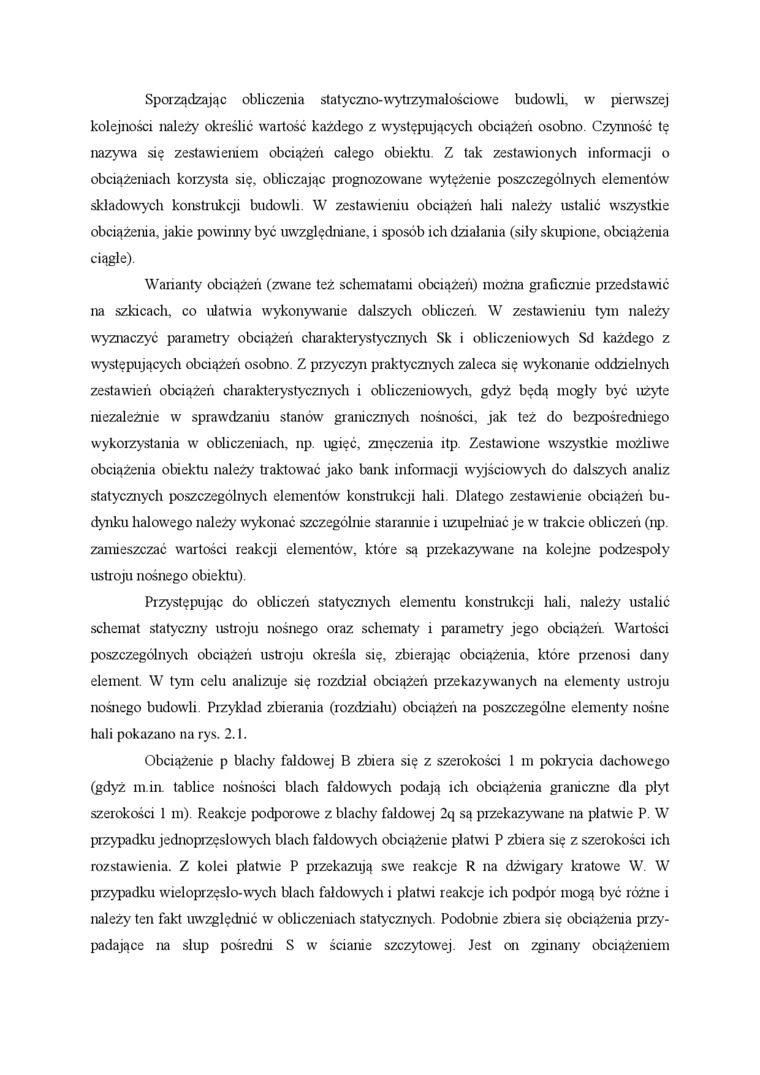

Sporządzając obliczenia statyczno-wytizynialościowe budowli, w pierwszej kolejności należy określić wartość każdego z występujących obciążeń osobno. Czynność tę nazywa się zestawieniem obciążeń całego obiektu. Z tak zestawionych informacji o obciążeniach korzysta się, obliczając prognozowane wytężenie poszczególnych elementów składowych konstrukcji budowli. W zestawieniu obciążeń hali należy ustalić wszystkie obciążenia, jakie powinny być uwzględniane, i sposób ich działania (siły skupione, obciążenia ciągle).

Warianty obciążeń (zwane też schematami obciążeń) można graficznie przedstawić na szkicach, co ułatwia wykonywanie dalszych obliczeń. W zestawieniu tym należy wyznaczyć parametry obciążeń charakterystycznych Sk i obliczeniowych Sd każdego z występujących obciążeń osobno. Z przyczyn praktycznych zaleca się wykonanie oddzielnych zestawień obciążeń charakterystycznych i obliczeniowych, gdyż będą mogły być użyte niezależnie w spraw'dzaniu stanów granicznych nośności, jak też do bezpośredniego wykorzystania w obliczeniach, np. ugięć, zmęczenia itp Zestawione wszystkie możliwe obciążenia obiektu należy traktować jako bank infonnacji wyjściowych do dalszych analiz statycznych poszczególnych elementów konstrukcji hali Dlatego zestawienie obciążeń budynku halowego należy wykonać szczególnie starannie i uzupełniać je w trakcie obliczeń (np zamieszczać wartości reakcji elementów, które są przekazywane na kolejne podzespoły ustroju nośnego obiektu).

Przystępując do obliczeń statycznych elementu konstrukcji hali, należy ustalić schemat statyczny ustroju nośnego oraz schematy i parametry jego obciążeń Wartości poszczególnych obciążeń ustroju określa się, zbierając obciążenia, które przenosi dany element. W tym celu analizuje się rozdział obciążeń przekazywanych na elementy ustroju nośnego budowli Przykład zbierania (rozdziału) obciążeń na poszczególne elementy nośne hali pokazano na rys. 2.1.

Obciążenie p blachy fałdowej B zbiera się z szerokości 1 m pokrycia dachowego (gdyż min. tablice nośności blach fałdowych podają ich obciążenia graniczne dla płyt szerokości 1 m). Reakcje podporowe z blachy fałdowej 2q są przekazywane na płatwie P. W przypadku jednoprzeslowych blach fałdowych obciążenie platwi P zbiera się z szerokości ich rozstawienia. Z kolei płatwie P przekazują swe reakcje R na dźwigary kratowa W. W przypadku wieloprzęslo-wych blach fałdowych i platwi reakcje ich podpór mogą być różne i należy ten fakt uw zględnić w obliczeniach statycznych. Podobnie zbiera się obciążenia pr zypadające na slup pośredni S w ścianie szczytowej. Jest on zginany obciążeniem
