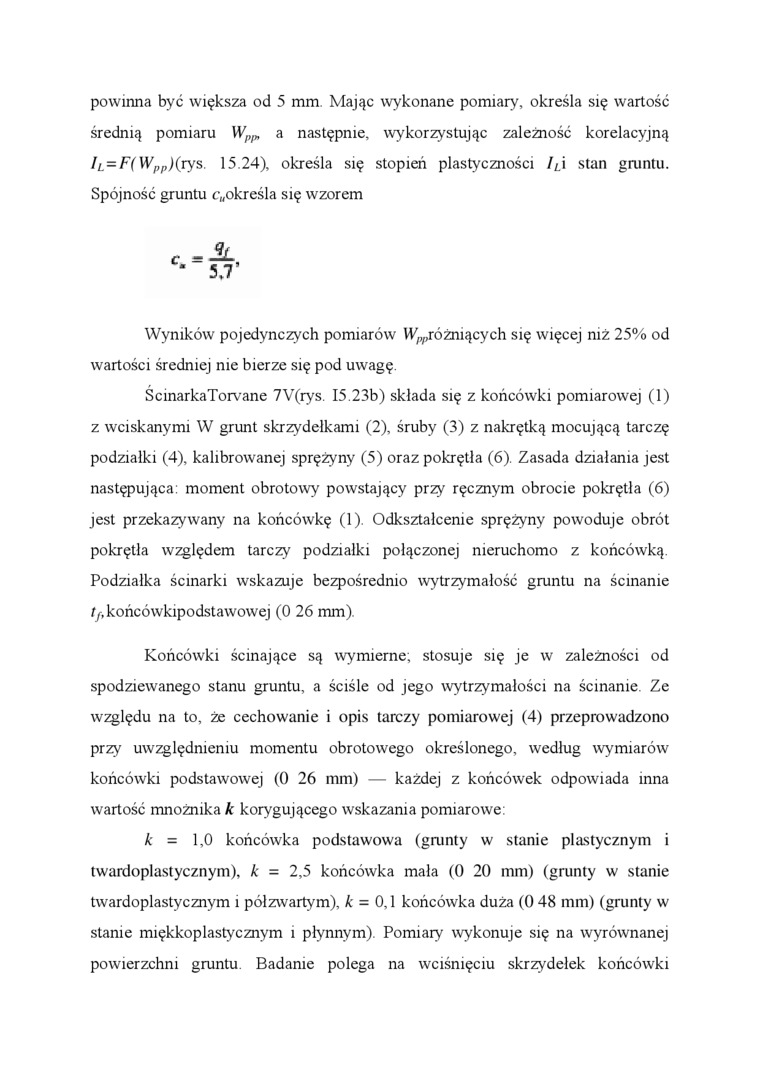

powinna być większa od 5 mm Mając wykonane pomiary, określa się wartość średnią pomiaru Wpp> a następnie, wykorzystując zależność korelacyjną lL=F(Wpp)(rys. 15.24), określa się stopień plastyczności Il\ stan gruntu. Spójność gruntu c„określa się wzorem

Jl

5.7


Wyników pojedynczych pomiarów Wppróżniących się więcej niż 25% od wartości średniej nie bierze się pod uwagę.

ScinarkaTorvane 7V(rys. I5.23b) składa się z końcówki pomiarowej (1) z wciskanymi W grunt skrzydełkami (2), śruby (3) z nakrętką mocującą tarczę podziałki (4), kalibrowanej sprężyny (5) oraz pokrętła (6). Zasada działania jest następująca: moment obrotowy powstający przy ręcznym obrocie pokrętła (6) jest przekazywany na końcówkę (1). Odkształcenie sprężyny powoduje obrót pokrętła względem tarczy podziałki połączonej nieruchomo z końcówką. Podziałka ścinarki wskazuje bezpośrednio wytrzymałość gruntu na ścinanie //.końcówkipodstawowej (0 26 mm)

Końcówki ścinające są wymierne; stosuje się je w zależności od spodziewanego stanu gruntu, a ściśle od jego wytrzymałości na ścinanie. Ze względu na to, że cechowanie i opis tarczy pomiarowej (4) przeprowadzono przy uwzględnieniu momentu obrotowego określonego, według wymiarów końcówki podstawowej (0 26 mm) — każdej z końcówek odpowiada inna wartość mnożnika k korygującego wskazania pomiarowe

k = 1,0 końcówka podstawowa (grunty w stanie plastycznym i twardoplastycznym), k = 2,5 końcówka mała (0 20 mm) (grunty w stanie twardoplastycznym i półzwartym), k = 0,1 końcówka duża (0 48 mm) (grunty w stanie miękkoplastycznym i płynnym). Pomiary wykonuje się na wyrównanej powierzchni gruntu Badanie polega na wciśnięciu skrzydełek końcówki
