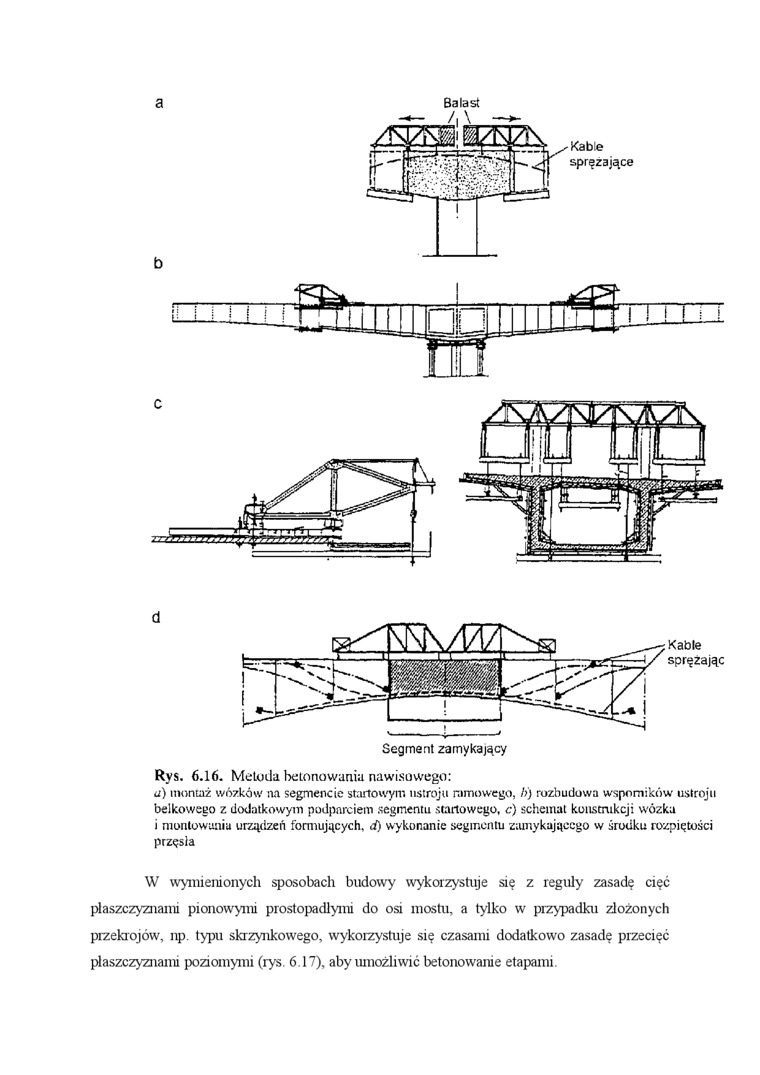

Rys. 6.16. Metoda beionowania nawisowego:

e) montaż wózków na segmencie startowym ustroju ramowego, h) rozbudowa wsporników ustroju belkowego z dodatkowym podparciem segmentu startowego, c) schemat koitstnikcji wózku i montowania urządzeń formujących, d) wykonanie segmentu zamykającego w środku rozpiętości przęsła

W wymienionych sposobach budowy wykorzystuje się z reguły zasadę cięć płaszczyznami pionowymi prostopadłymi do osi mostu, a tylko w przypadku złożonych przekrojów, np. typu skrzynkowego, wykorzystuje się czasami dodatkowo zasadę przecięć płaszczyznami poziomymi (rys. 6.17), aby umożliwić betonowanie etapami
