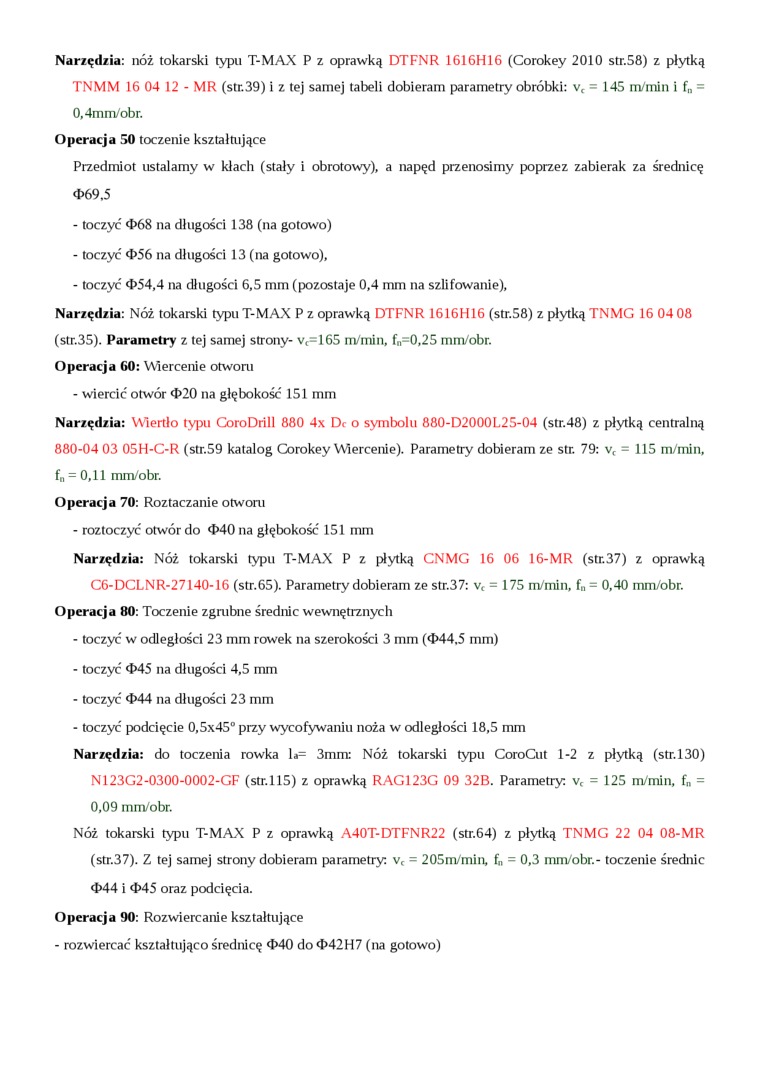

Narzędzia: nóż tokarski typu T-MAX P z oprawką DTFNR 1616H16 (Corokey 2010 str.58) z płytką TNMM 16 04 12 - MR (str.39) i z tej samej tabeli dobieram parametry obróbki: v_c = 145 m/min i f„ = 0,4mm/obr.

Operacja 50 toczenie kształtujące

Przedmiot ustalamy w kłach (stały i obrotowy), a napęd przenosimy poprzez zabierak za średnicę <P69.5

-    toczyć <l>68 na długości 138 (na gotowo)

-    toczyć d>56 na długości 13 (na gotowo),

-    toczyć <l>54,4 na długości 6,5 mm (pozostaje 0,4 mm na szlifowanie),

Narzędzia: Nóż tokarski typuT-MAX P z oprawką DTFNR 1616H16 (str.58) z płytką TNMG 16 04 08 (str.35). Parametry z tej samej strony- v<=165 m/min, f„=0,25 mm/obr.

Operacja 60: Wiercenie otworu

-    wiercić otwór <P20 na głębokość 151 mm

Narzędzia: Wiertło typu CoroDrill 880 4x Dc o symbolu 880-D2000L25-04 (str.48) z płytką centralną 880-04 03 05H-C-R (str.59 katalog Corokey Wiercenie). Parametry dobieram ze str. 79: v_f = 115 m/min, f_n = 0,11 mm/obr.

Operacja 70: Roztaczanie otworu

-    roztoczyć otwór do <P40 na głębokość 151 mm

Narzędzia: Nóż tokarski typu T-MAX P z płytką CNMG 16 06 16-MR (str.37) z oprawką C6-DCLNR-27140-16 (str.65). Parametry dobieram ze str.37: v_t = 175 m/min, f_n = 0,40 mm/obr. Operacja 80: Toczenie zgrubne średnic wewnętrznych

-    toczyć w odległości 23 mm rowek na szerokości 3 mm (<P44.5 mm)

-    toczyć <P45 na długości 4,5 mm

-    toczyć <P44 na długości 23 mm

-    toczyć podcięcie 0,5x45° przy wycofywaniu noża w odległości 18,5 mm

Narzędzia: do toczenia rowka la= 3mm: Nóż tokarski typu CoroCut 1-2 z płytką (str. 130) N123G2-0300-0002-GF (str. 115) z oprawką RAG123G 09 32B. Parametry: v_f = 125 m/min, f„ = 0,09 mm/obr.

Nóż tokareki typu T-MAX P z oprawką A40T-DTFNR22 (str.64) z płytką TNMG 22 04 08-MR (str.37). Z tej samej strony dobieram parametry: v_f = 205m/min, f„ = 0,3 mm/obr.- toczenie średnic d>44 i <j>45 _oraz podcięcia.

Operacja 90: Rozwiercanie kształtujące - rozwiercać kształtująco średnicę d>40 do <I>42H7 (na gotowo)
