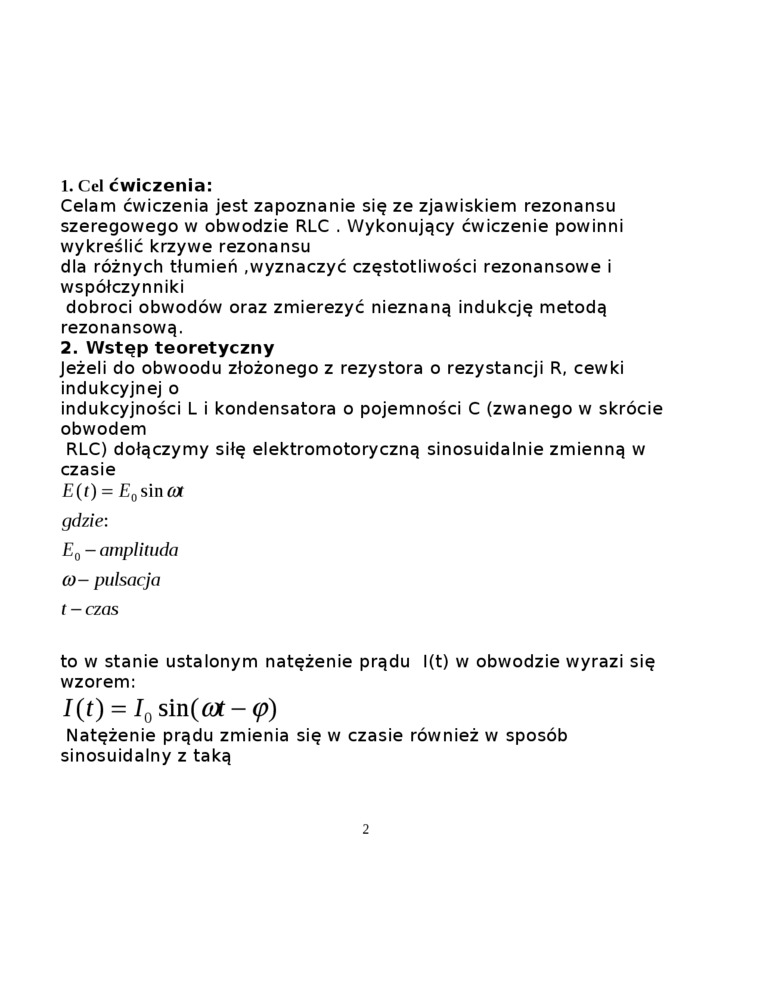

1.    Cci ćwiczenia:

Celam ćwiczenia jest zapoznanie się ze zjawiskiem rezonansu szeregowego w obwodzie RLC . Wykonujący ćwiczenie powinni wykreślić krzywe rezonansu

dla różnych tłumień .wyznaczyć częstotliwości rezonansowe i współczynniki

dobroci obwodów oraz zmierezyć nieznaną indukcję metodą rezonansową.

2.    Wstęp teoretyczny

Jeżeli do obwoodu złożonego z rezystora o rezystancji R, cewki indukcyjnej o

indukcyjności L i kondensatora o pojemności C (zwanego w skrócie obwodem

RLC) dołączymy siłę elektromotoryczną sinosuidalnie zmienną w czasie

E(f) = E₀ sin rur gdzie:

E₀ - amplituda (O- pulsacja t - czas

to w stanie ustalonym natężenie prądu I(t) w obwodzie wyrazi się wzorem:

7(0 = 7₀ sin(ćyf- (p)

Natężenie prądu zmienia się w czasie również w sposób sinosuidalny z taką
