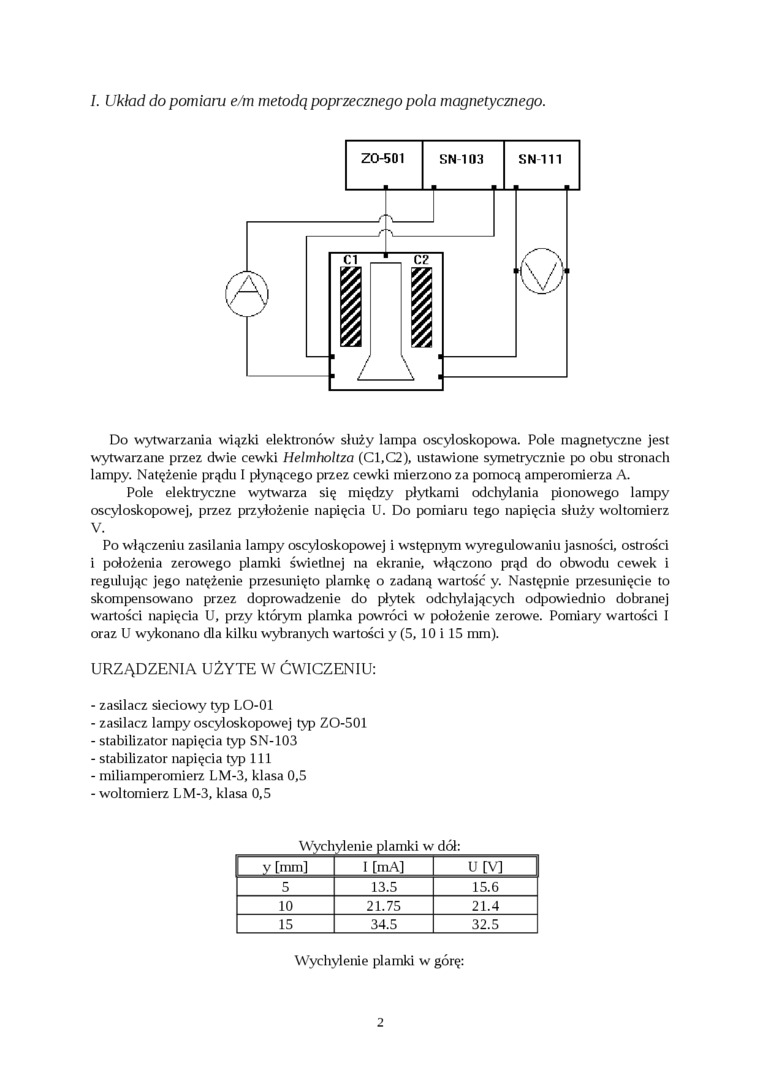

I. Układ do pomiaru e/m metodą poprzecznego pola magnetycznego.

Do wytwarzania wiązki elektronów służy lampa oscyloskopowa. Pole magnetyczne jest wytwarzane przez dwie cewki Helmholtza (C1,C2), ustawione symetrycznie po obu stronach lampy. Natężenie prądu I płynącego przez cewki mierzono za pomocą amperomierza A.

Pole elektryczne wytwarza się między płytkami odchylania pionowego lampy oscyloskopowej, przez przyłożenie napięcia U. Do pomiaru tego napięcia służy woltomierz V.

Po włączeniu zasilania lampy oscyloskopowej i wstępnym wyregulowaniu jasności, ostrości i położenia zerowego plamki świetlnej na ekranie, włączono prąd do obwodu cewek i regulując jego natężenie przesunięto plamkę o zadaną wartość y. Następnie przesunięcie to skompensowano przez doprowadzenie do płytek odchylających odpowiednio dobranej wartości napięcia U, przy którym plamka powróci w położenie zerowe. Pomiary wartości I oraz U wykonano dla kilku wybranych wartości y (5, 10 i 15 mm).

URZĄDZENIA UŻYTE W ĆWICZENIU:

-    zasilacz sieciowy typ LO-01

-    zasilacz lampy oscyloskopowej typ ZO-501

-    stabilizator napięcia typ SN-103

-    stabilizator napięcia typ 111

-    miliamperomierz LM-3, klasa 0,5

-    woltomierz LM-3, klasa 0,5

Wychylenie plamki w dół:

y [mm]	1 [mA]	U[V]
5	13.5	15.6
10	21.75	21.4
15	34.5	32.5

Wychylenie plamki w górę:
