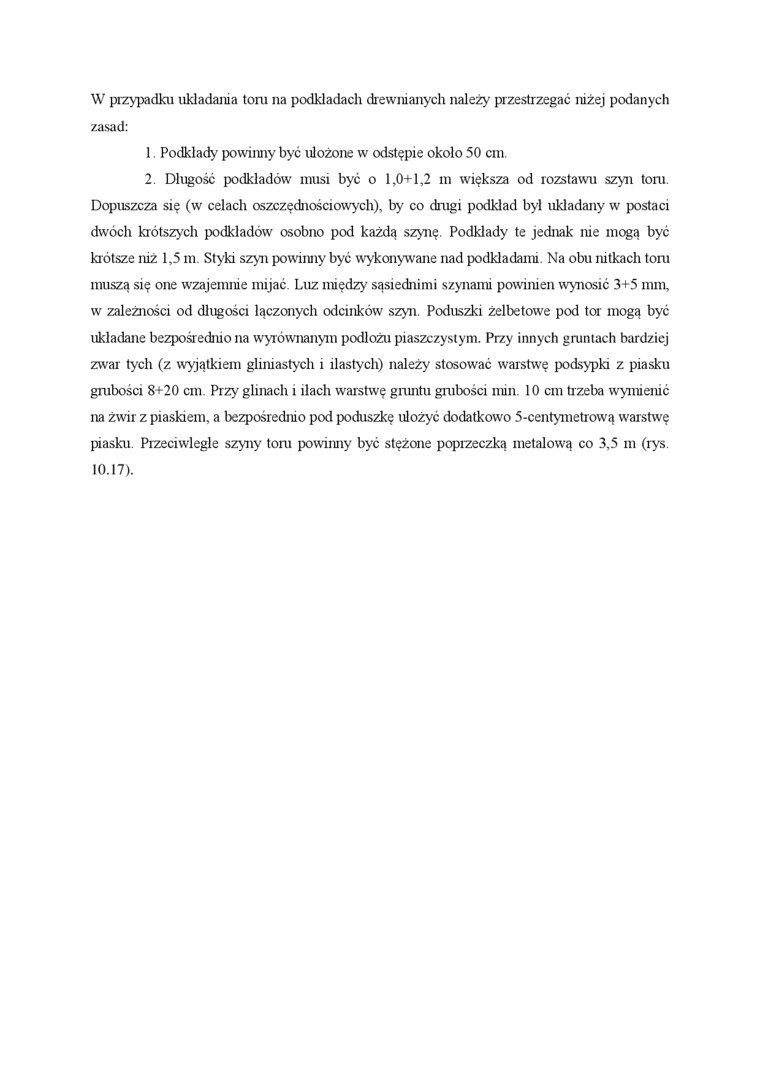

W przypadku układania tom na podkładach drewnianych należy przestrzegać niżej podanych zasad:

1.    Podkłady powinny być ułożone w odstępie około 50 cm.

2.    Długość podkładów musi być o 1,0+1,2 m większa od rozstawu szyn tom. Dopuszcza się (w celach oszczędnościowych), by co dragi podkład był układany w postaci dwóch krótszych podkładów osobno pod każdą szynę Podkłady te jednak me mogą być krótsze niż 1,5 m. Styki szyn powinny być wykonywane nad podkładami. Na obu nitkach toru muszą się one wzajemnie mijać Luz między' sąsiednimi szynami powinien wynosić 3+5 mm, w zależności od długości łączonych odcinków szyn. Poduszki żelbetowe pod tor mogą być układane bezpośrednio na wyrównanym podłożu piaszczystym. Przy innych gruntach bardziej zwar tych (z wyjątkiem gliniastych i ilastych) należy stosować warstwę podsypki z piasku grubości 8+20 cm. Przy glinach i iłach warstwę gruntu grubości min. 10 cm trzeba wymienić na żwir z piaskiem, a bezpośrednio pod poduszkę ułożyć dodatkowo 5-centymetrową w^farstwę piasku Przeciwległe szyny toni powinny być stężone poprzeczką metalową co 3,5 m (rys. 10.17).
