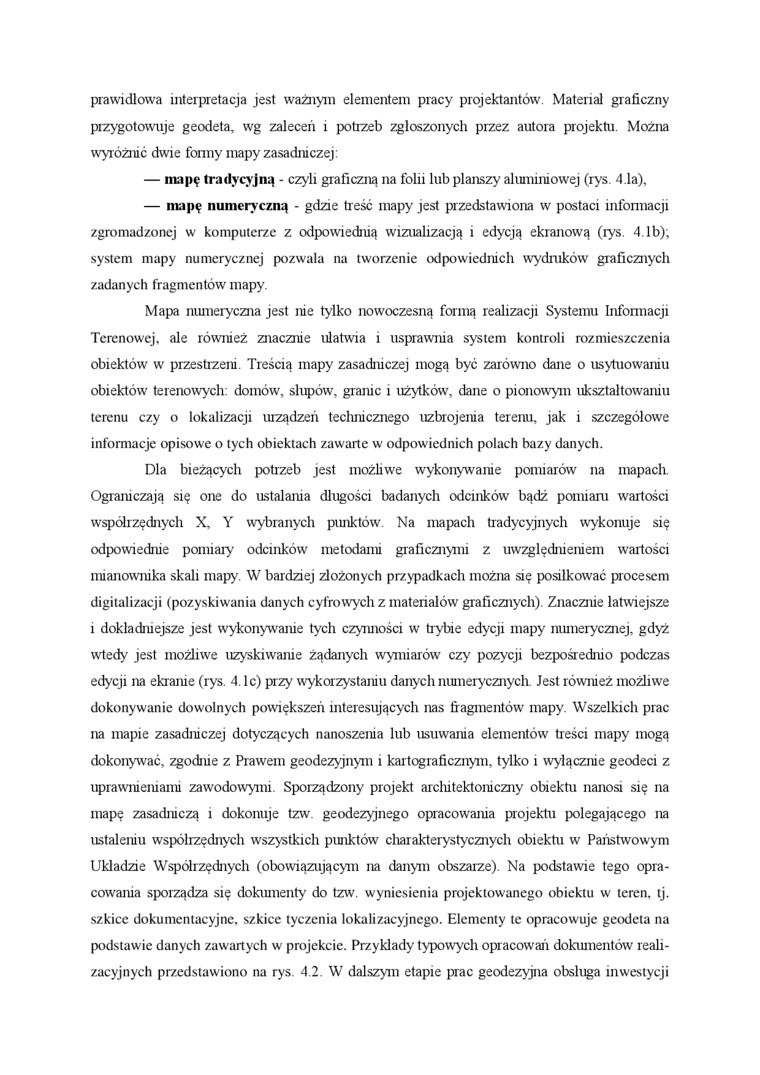

prawidłowa interpretacja jest ważnym elementem pracy projektantów. Materiał graficzny przygotowuje geodeta, wg zaleceń i potrzeb zgłoszonych przez autora projektu. Można wyróżnić dwie formy mapy zasadniczej:

—    mapę tradycyjną - czyli graficzną rta folii lub planszy aluminiowej (rys 4 la),

—    mapę numeryczną - gdzie treść mapy jest przedstawiona w postaci infonnacji zgromadzonej w komputerze z odpowiedrtią wizualizacją i edycją ekranową (rys. 4. Ib); system mapy numerycznej pozwala na tworzenie odpowiednich wydruków graficznych zadanych fragmentów mapy.

Mapa numeryczna jest nie tylko nowoczesną formą realizacji Systemu Infonnacji Terenowej, ale również znacznie ułatwia i usprawnia system kontroli rozmieszczenia obiektów w przestrzeni. Treścią mapy zasadniczej mogą być zarówno darte o usytuowaniu obiektów terenowych: domów, slupów', granic i użytków, darte o pionowym ukształtowaniu terenu czy o lokalizacji urządzeń technicznego uzbrojenia terenu, jak i szczegółowe informacje opisowe o tych obiektach zawarte w odpowiednich polach bazy danych.

Dla bieżących potrzeb jest możliwe wykottywanie pomiarów rta mapach. Ograniczają się one do ustalania długości badanych odcinków bądź pomiaru wartości współrzędnych X, Y wybranych punktów' Na mapach tradycyjnych wykonuje się odpowiednie pomiary odcinków metodami graficznymi z uwzględnieniem wartości mianownika skali mapy. W bardziej złożonych przypadkach można się posiłkować procesem digitalizacji (pozyskiwania danych cyfrowych z materiałów' graficznych). Znacznie łatwiejsze i dokładniejsze jest wykonywanie tych czynności w trybie edycji ntapy numerycznej, gdyż wtedy jest możliwe uzyskiwartie żądanych wymiarów czy pozycji bezpośrednio podczas edycji rta ekranie (rys. 4. lc) przy wykorzystaniu danych numerycznych. Jest również możliwe dokonywanie dowolnych powiększeń interesujących tras fragmentów mapy. Wszelkich prac na mapie zasadniczej dotyczących nanoszenia lub usuwania elementów' treści mapy mogą dokonywać, zgodnie z Praw'etn geodezyjnym i kartograficznym, tylko i wyłącznie geodeci z uprawnieniami zawodowymi Sporządzony projekt architektoniczny obiektu nanosi się na mapę zasadtticzą i dokonuje tzw. geodezyjnego opracowania projektu polegającego rta ustaleniu współrzędnych wszystkich punktów charakterystycznych obiektu w Państwowym Układzie Współrzędnych (obowiązującym na dartym obszarze). Na podstawie tego opracowania sporządza się dokumenty do tzw. wyniesienia projektowanego obiektu w teren, tj. szkice dokumentacyjne, szkice tyczenia lokalizacyjnego. Elementy te opracowuje geodeta na podstawie danych zawartych w projekcie. Przykłady typowych opracowań dokumentów realizacyjnych przedstawiono na rys 4.2. W dalszym etapie prac geodezyjrta obsługa inwestycji
