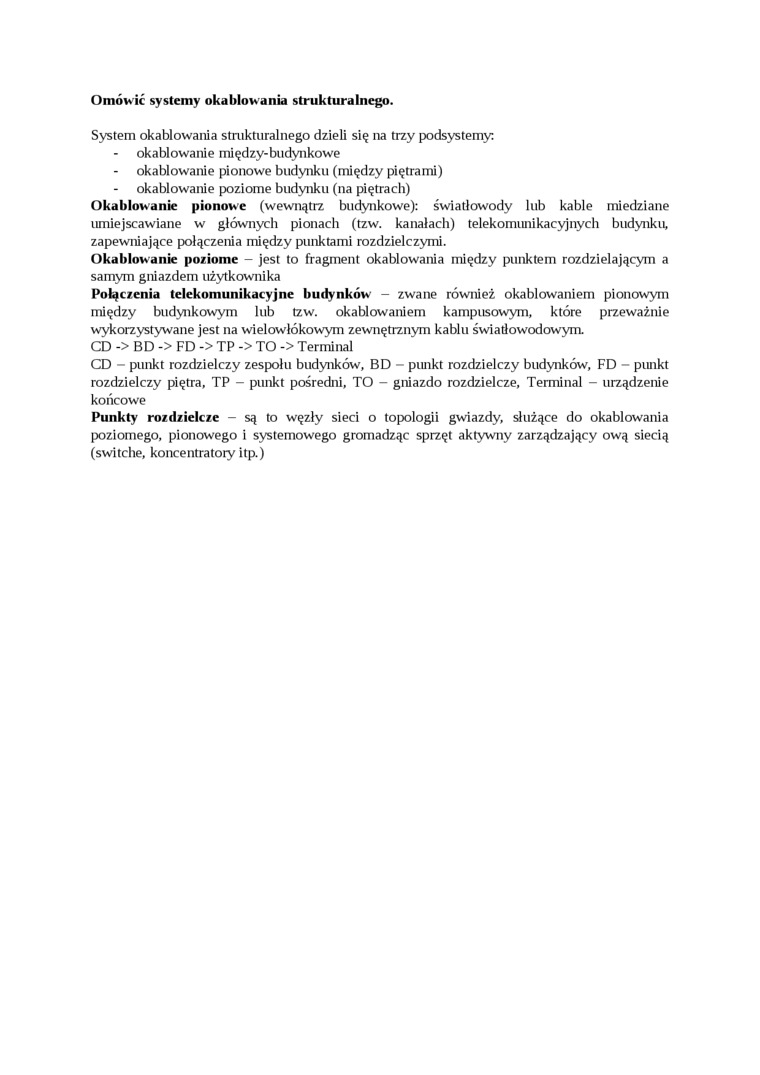

Omówić systemy okablowania strukturalnego.

System okablowania strukturalnego dzieli się na trzy podsystemy; okablowanie między-budynkowe - okablowanie pionowe budynku (między piętrami) okablowanie poziome budynku (na piętrach)

Okablowanie pionowe (wewnątrz budynkowe):    światłowody lub kable miedziane

umiejscawiane w głównych pionach (tzw. kanałach) telekomunikacyjnych budynku, zapewniające połączenia między punktami rozdzielczymi.

Okablowanie poziome - jest to fragment okablowania między punktem rozdzielającym a samym gniazdem użytkownika

Połączenia telekomunikacyjne budynków - zwane również okablowaniem pionowym między budynkowym lub tzw. okablowaniem kampusowym, które przeważnie wykorzystywane jest na wielowłókowym zewnętrznym kablu światłowodowym.

CD -> BD -> FD -> TP -> TO -> Terminal

CD - punkt rozdzielczy zespołu budynków, BD - punkt rozdzielczy budynków, FD - punkt rozdzielczy piętra, TP - punkt pośredni, TO - gniazdo rozdzielcze, Terminal - urządzenie końcowe

Punkty rozdzielcze - są to węzły sieci o topologii gwiazdy, służące do okablowania poziomego, pionowego i systemowego gromadząc sprzęt aktywny zarządzający ową siecią (switche, koncentratory itp.)
